Paso 9: Instalación de alambre

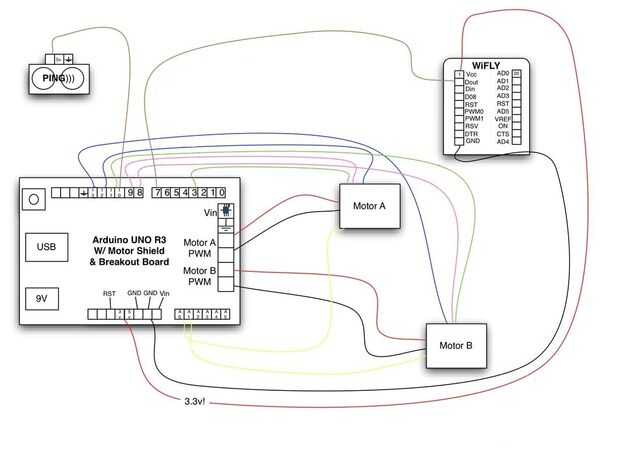

Se trata de todos los cables se realiza. Todo lo que necesitas para conectar se muestra en la imagen. Casi todo está conectado con el el escudo de protoscrew salvo los dos motores de la caja de cambios motor dual. Los dos cables positivos y negativos van a ser conectados a los puertos del escudo del motor donde tienes que desenroscar los tornillos y coloque el cable en su ranura respetado y tornillo nuevo. No olvides hacerlo antes de poner el escudo de protoscrew y todos los cables o bien podría ser difícil.
A pesar de que el sensor solo tiene un cable que se conecta con el arduino, hay un total de tres cables de conexión. Los otros dos son el cable de tierra (el pin con el icono de flecha) y un cable que se conecta a una ranura de 5 v (el pin central).
Hay varios cables que van a una ranura de la tierra y una ranura de 5 v es por eso que incluimos un escudo protoscrew para poder tener más que una de las ranuras.
