Paso 5: El circuito
Vamos a hacer el circuito en una conexión en paralelo.
Solde un resistor para cada LED anode(+). Luego ejecutar y suelde el cable de conexión para resistencias de todos para que todos estos extremos están conectados.
Ejecutar y soldar otro cable de conexión a todos los confines del cátodo (-) de los LED de la misma manera que el ánodo.

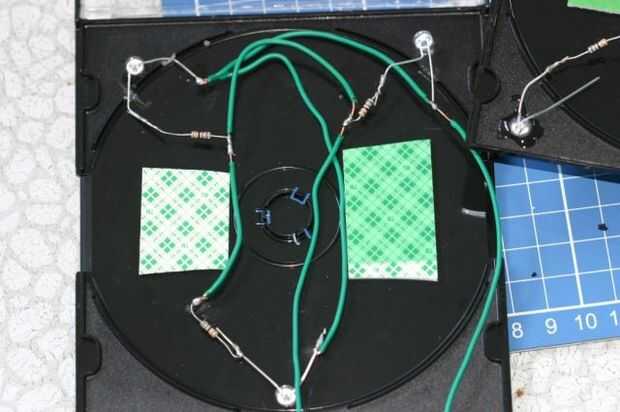

SERVAR el diagrama a continuación (Foto 2).
Para una aproximación más detallada, vea el original instructable de ( Inteligencia Artificial ).
Viruta de una pequeña abertura para que los dos extremos del gancho encima del alambre (+ y -) puede salir al exterior (ver foto 3 º comentario).
Después de terminar el circuito, cerca el CD de la caja (Foto 3). Compruebe si el circuito entero cabe bien mientras que se cierra la caja del CD. Si todo está bien, vuelva a abrir la caja del CD y desprenda la parte restante de la cinta de montaje (interior) y vuelva a cerrar la caja del CD. Esto protegerá bien el circuito.
