TANQUE de grabado de PCB Easy(IEr)

ESTE INSTRUCTABLE ES FORTH PUSO UN CONCEPTO PARA LA CONSTRUCCIÓN DE UN TANQUE DE GRABADO DE PCB. NO SE PRETENDE QUE LAS INSTRUCCIONES COMPLETAS PARA EL SISTEMA. ES NECESARIO LA INVESTIGACIÓN POR SU CUENTA.

He tenido dificultad en encontrar un buque que es bastante estrecho para reducir al mínimo la cantidad de líquido de grabado necesario para crear el PCB. Sentí que construir un tanque totalmente desde cero, usando vidrio o plástico, haría para un dispositivo endeble, con un montón de juntas calafateadas que podrían escaparse.

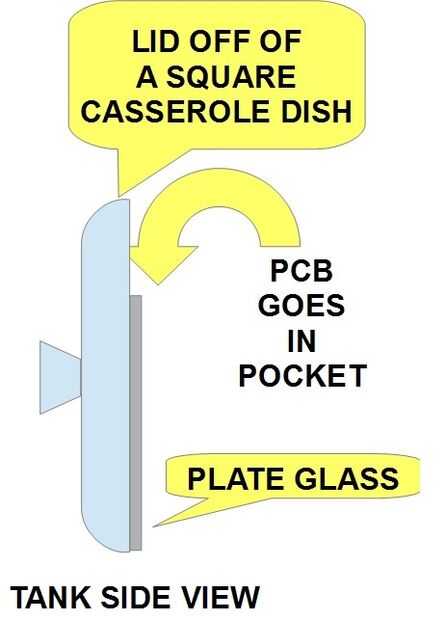

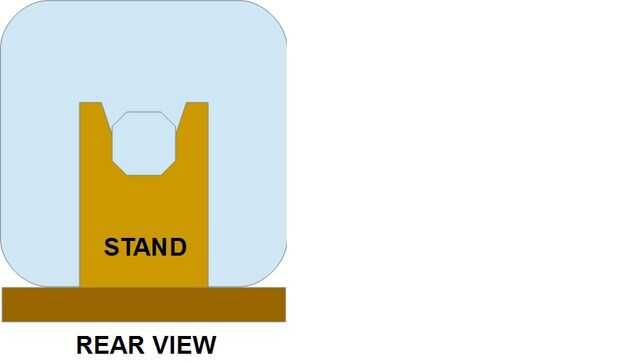

Mi solución será utilizar la tapa de cristal de una cazuela y un pedazo de cristal para crear un bolsillo. Grabado de líquido se coloca en el tanque de bolsillo y se añade el PCB. Las imágenes son autoexplicativas.

La tapa y el cristal fueron encontrados por $0.99, cada uno, en la tienda. El cristal está fuera de un marco de imagen.

Para la tapa que encontré, la profundidad máxima de lo bolsillo será 1-1/4". Hubiera preferido una profundidad de sólo 3/4", pero creo que esta tapa sea aceptable.

El cristal se calafateados en la tapa. La tapa ya tiene a los lados del tanque y el cristal es grueso. Por lo tanto, voy a tener menos juntas calafateadas, minimizando la pérdida de oportunidades y los lados de fuerte.

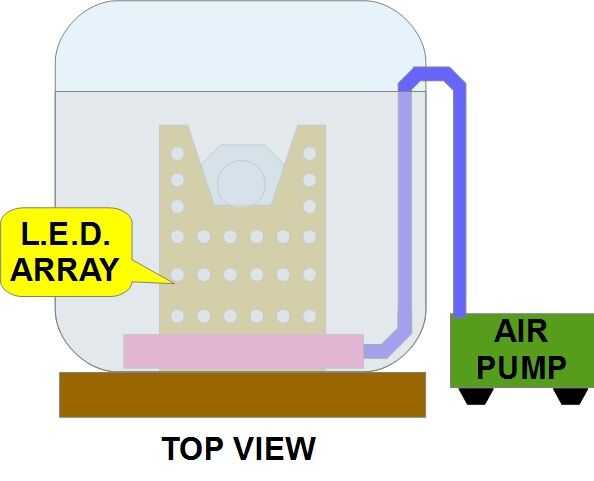

Otra mejora que sugieren es integrar una variedad de luz LED en el soporte. Luz brillaría luego por la parte posterior del PCB, por lo que sus rastros pueden ser examinados para asegurarse de que han grabado completamente. Nombré equivocadamente la vista frontal como la vista superior.

No voy a utilizar una válvula de drenaje, aunque otros lo hacen.

Yo no se ser respondiendo a preguntas, como que no monitorizará este post de cerca.

No acepto ninguna responsabilidad.
