Paso 5: Final anexos
La ubicación del tanque se colocó lógicamente cerca de bajante de canaleta del techo de la prueba (¿por qué gastar dinero extra en largos tramos de tuberías?). Como un nivel adicional de comodidad para este lugar, había varias piedras de hormigón ya niveles aquí. Para un tanque con estas dimensiones 16 - 1'x 1' bloques proporcionan una buena base. Usted tendrá que usar su propia discreción en esta Part... realmente vas a tener que usar su propia discreción en todos los pasos restantes. Esto no es una ciencia exacta.

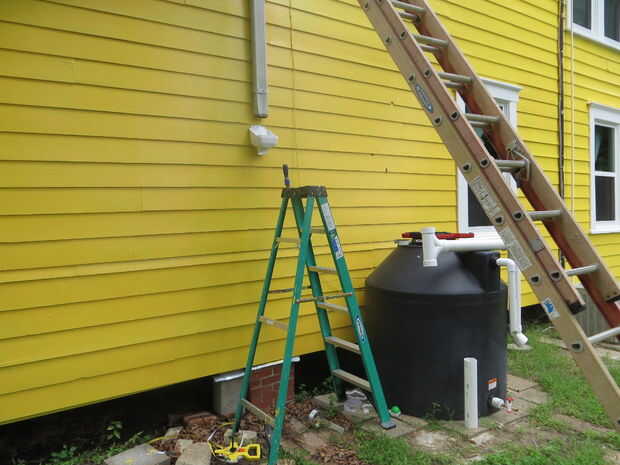

Ubicación del depósito:
Poner cierre y nivel a sus bajadas de agua (usar bloques de hormigón, pour un pad, lo que tienes)

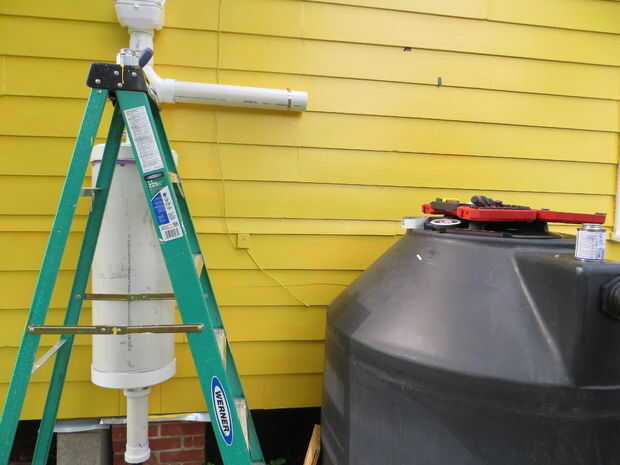

Colocación de tuberías:
Coloque la pieza en T 3"(ya que mi Comedor de hoja se encuentra al final de la bajada de agua y la primera descarga por debajo de esto que tuve que jugar con la longitud necesaria de tubo de 3" entre las conexiones. En última instancia hacer la conexión final al que come hojas y atorníllelo en su lugar definitivo debajo de la bajada de agua.)
Áspero encajar todas las piezas del resto para ajustar la longitud de las tuberías y la rotación de las conexiones
Me conformé con una 2' sección de tubería de 3" en un ligero descenso de la pieza en T (apoyado con una pinza de ss #072), 3" 3" codo/90 conectado paralelo con la pared
Utilice los dos acoplamientos de goma de 3" para ajustar la rotación de los 3" codo/45 para ubicar la posición para la instalación del tabique hermético del tanque
Tabique:
Uso que en el bruto detallado arriba para localizar y marcar la posición.
Quita los áspero y Sierra del tornillo con el agujero de 3 1/4"
Limpiar los bordes y coloque el tabique hermético con junta de goma en interior de tanque.
Acople 2" roscadas buje para tabique
Adjuntar 3" a 2" buje reductor

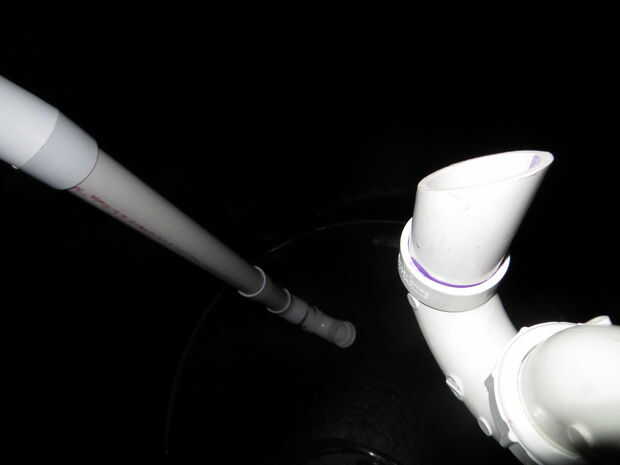

Difusor de :
Acople 2" roscadas buje para tabique con corta longitud de tubería de 2"
Acople 2" codo/45 a la longitud de tubería de 2" (esto varía dependiendo en la altura del tanque)
Acople 2" codo/90 a 2" codo 45 para terminar de tubería de 2"
Finalmente fije desviador a la corta 2" tubería dentro del tanque
(Es la idea detrás del difusor para evitar perturbar el sedimento en el fondo del tanque)

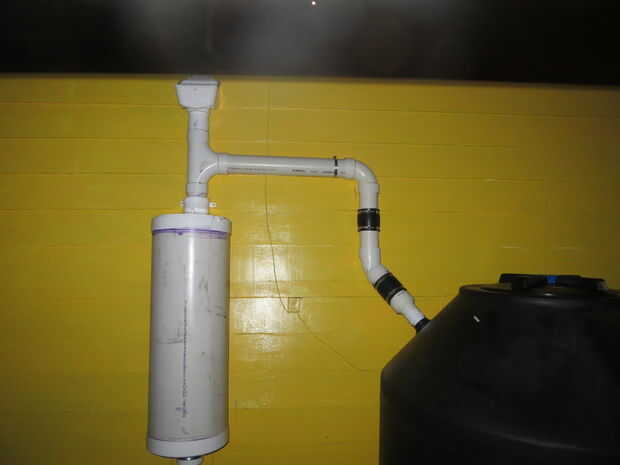

Finalmente:
Sujete usando los dos acoplamientos de goma de 3" el 3" codo/45 con una sección corta de tubería de 3" para el tanque y la bajada de agua
Cómo construir este último bit:
Durante la áspera en detallada anteriormente le terminan echando un vistazo la longitud aprox. de cada sección
Luego coloque la pieza asegurándose de que los codos están todavía subiendo a la línea
Entonces una vez que estas piezas a la longitud necesitan ser
Cortar por la mitad y utilice los acoplamientos de goma de 3" para conectar todo.
(La idea de curso para permitir el fácil montaje, desmontaje y mantenimiento)
