Tanque de réplica WW1 de R/C (2 / 8 paso)

Paso 2: Construir la estructura de la pista

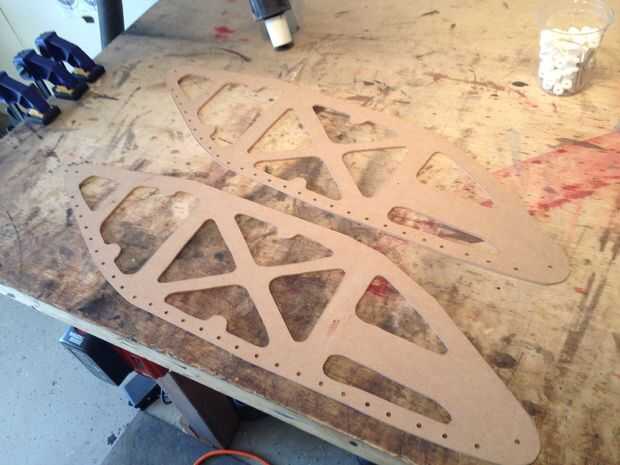

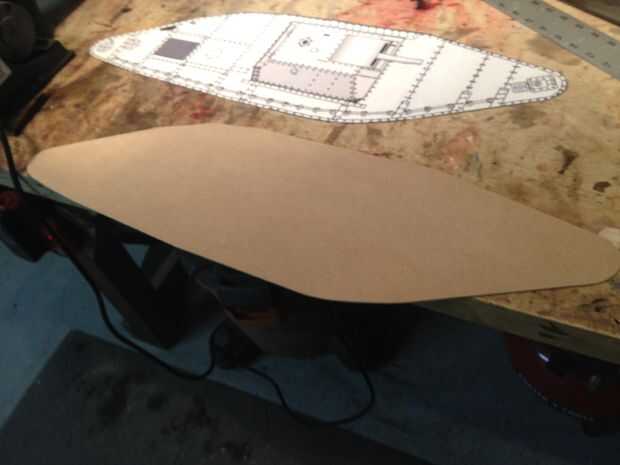

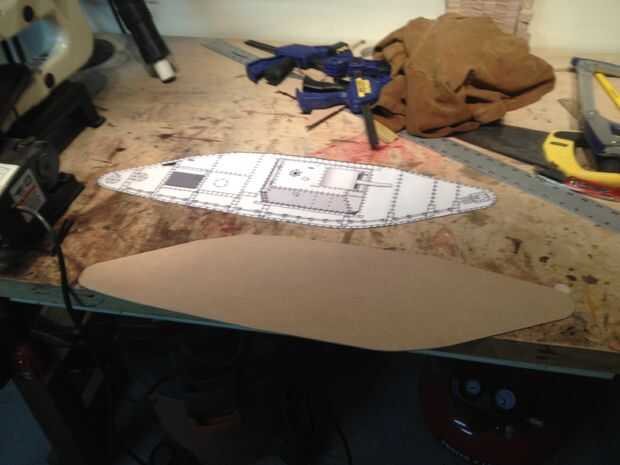

pensé que lo primero para trabajar en la estructura de la pista.  Esta es la parte delgada del tanque que permite básicamente la pista mueve alrededor de él.  Comencé por crear una plantilla MDF de la forma de la pista de mi dibujo.  Diseño de la forma básica del MDF de la estructura de la caja y hacer 4... necesitas 2 por lado.

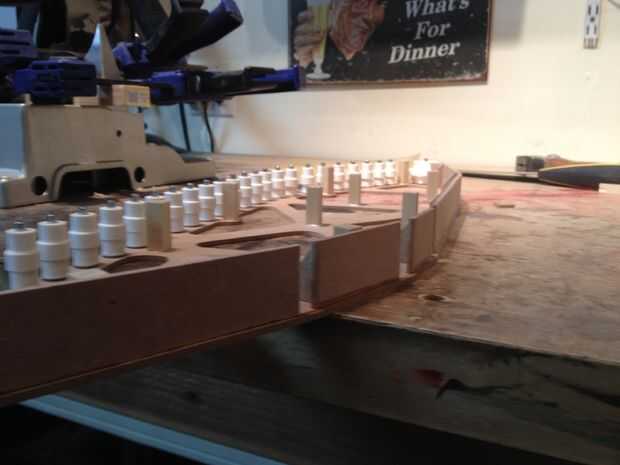

Después de conseguir los lados cortados simplemente até con bloques de madera para espaciar según los planes.

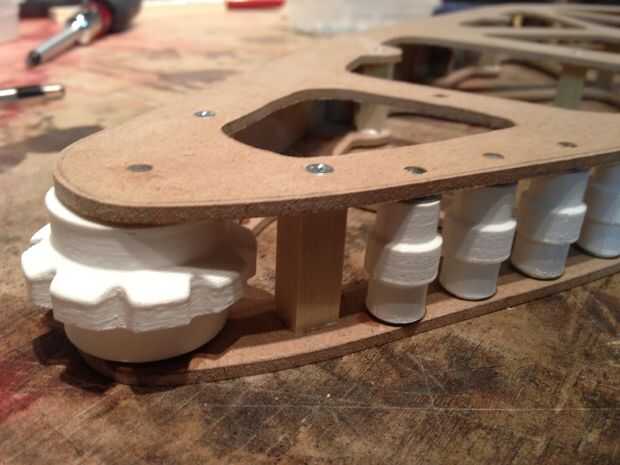

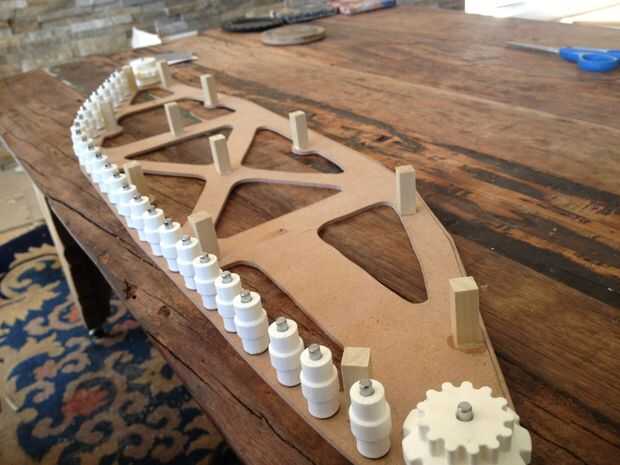

Ahora la diversión parte... Yo sabía que el tanque necesario mucho de ruedas en la parte inferior de la Asamblea de pista para el tanque a rodar sobre.  Modelado e imprimí todos los rodillos y había dirigido las ruedas que se construirán en cada Asamblea de pista.  Usando la varilla de acero de 3/16 compré, cortar todos los árboles necesitados asegurarse de tener suficiente para el otro lado.

Este paso tomó un buen tiempo... probablemente 20 horas de trabajo fácil.
