Paso 6: Colocación de adaptadores de eje
Este largo paso describe cómo adjuntar piñones Meccano y el motor de turbina, el embrague de Blizzard.
Detalles:
Utilizo mucho más viejo Meccanoo Erector Set piezas para mis máquinas de vapor, en particular
muchos piñones Meccano. Ruedas dentadas y las cadenas son un poco más fáciles probar velocidades de engranajes, porque rápidamente puede cambiar diverso tamaño los y cambiar la longitud de la cadena para probar el mejor cociente del engranaje para su artilugio especial. Ruedas dentadas y cadenas son también perdonar más, así que si eres como yo y pueden perforar un agujero recto para salvar tu vida, entonces construir una caja de cambios donde los engranajes que se alinean perfectamente, es más allá de mis capacidades. La desventaja del sistema de piñón/cadena es que puede descarrilar fácilmente si no se configurado correctamente (que serán explicados en pasos posteriores).
Así que para que la turbina para los peldaños, sabía que quería meccano piñones y cadenas, pero el problema es que los piñones meccano se adapta a ejes que miden aproximadamente 4mm de diámetro, y los ejes de tubine y embrague son ligeramente más grandes.

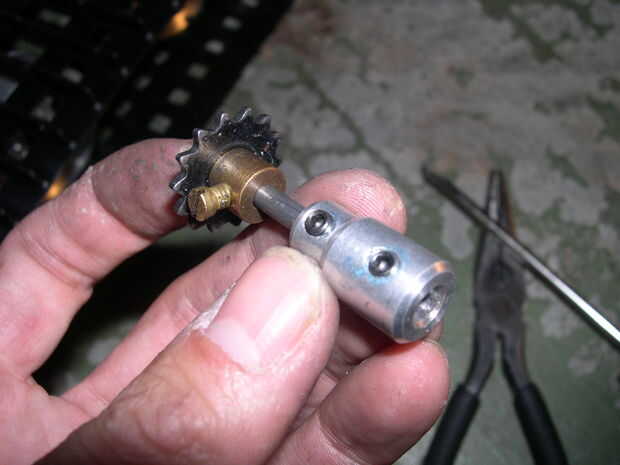

Así sin tener ninguna habilidad de mecanizado, que tuve que confiar en piezas que puedo hackear y usar. Encontré estos adaptadores de eje realmente útil en mi tienda de hobby local hace aproximadamente un año y ha estado utilizando muchos de ellos mis compilaciones. Están hechas por el CEN, y el número de acciones es WS009. En un extremo está el agujero de un diámetro más pequeño que el otro extremo, con tornillos de bloqueo de los ejes en lugar. Estas juntas CEN vienen en 2 tamaños, estos son los más grandes y se adapta perfectamente con esta configuración.

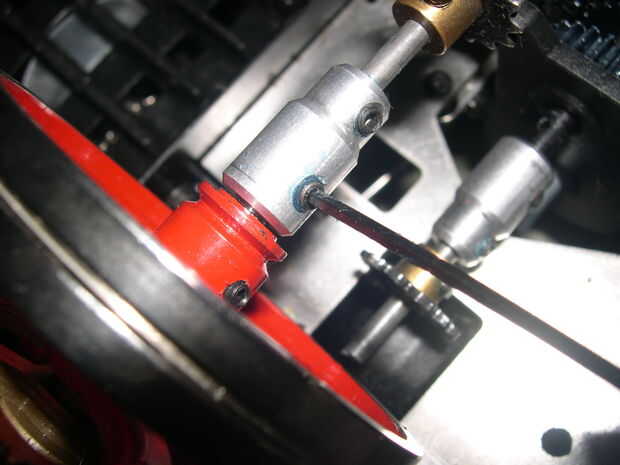

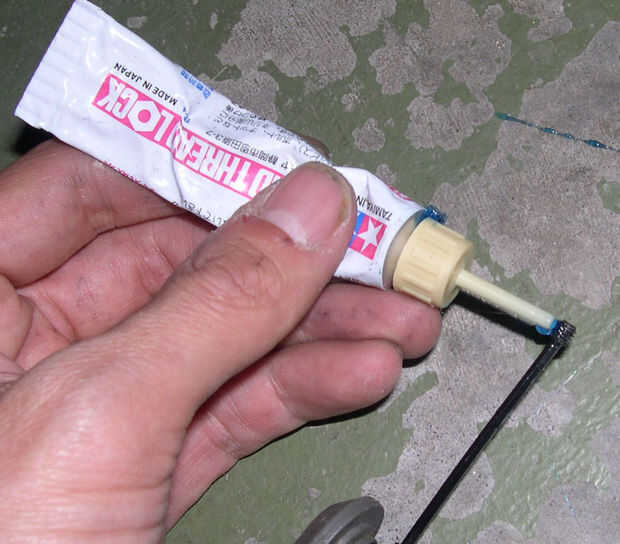

Con el adaptador CEN en un extremo y un eje de 4mm de la tienda de hobby, yo era capaz de conectar la rueda dentada a la turbina, y otro conjunto para el embrague. Armario del hilo de rosca se utiliza para asegurar el hexagonal tornillo de fijación. Todo lo que sufre mucho de vibración es probablemente una buena idea utilizar un armario de hilo. He utilizado bloqueo de rosca marca Tamiya porque lo tuve poner alrededor, pero funciona cualquier marca de bloqueo de rosca desprendible.
