Tanque metálico para almacenamiento de líquidos (1 / 10 paso)

Paso 1: Cepillado correcto previene la pobre perfomance

que he escuchado de un verso de la Biblia que dice que no debería comenzar una torre sin tener en cuenta primero los materiales y los gastos de construcción. Así que vamos a tener un plan antes de empezar. Confianza tiempo pasado aquí guarda algunos enormes dolores de cabeza más adelante. Hasta romper el papel milimetrado (soy una poco vieja escuela) o planos CAD (para los cabritos de la cadera y de moderno.) Esta construcción tenía algunas restricciones dimensionales por lo que tuvo que encajar el espacio. También yo estaba rodando para un volumen bruto de mi tanque.

Hay todo tipo de calculadoras fáciles y sorprendentes que puedes encontrar en internet para convertir una unidad a otra. Pero me gusta hacerlo por la vía difícil.

Un galón = 231 pulgadas cúbicas
Un pie cúbico = aproximadamente 7 1/2 galones

Puede hacer el álgebra para ir la otra manera. Yo no molestará con conversiones métricas ya que ese sistema fue diseñado para ser fácil para esto.

Para esta versión tuve que estar dentro de un ancho 47,5 pulgadas y no más de 42 pulgadas en longitud. Altura era sin restricción lo hizo como la ciudad de Nueva York y acumulado. Mi finales dimensiones eran 46 "x 36" x 48" para un volumen de menos de 350 galones.

Otra consideración es qué material usar. He utilizado la placa de acero suave de 3/16 de pulgada. Sobre todo para ese requisito de servicio áspero. Cualquier material puede utilizarse, pero asegúrese de que es compatible con todo lo que quieras poner en el tanque. Este depósito se utilizará para productos derivados del petróleo por lo que la corrosión no será un factor importante con acero suave. Acero inoxidable o aluminio funcionaría pero es de costo prohibitivo. Por no mencionar el tiempo de proceso adicional de aluminio. El espesor del material determina la dimensión de los lados en esta compilación. Se vuelta las esquinas un poco así que el traslapo debe ser considerado para permanecer en mis dimensiones restringidas.

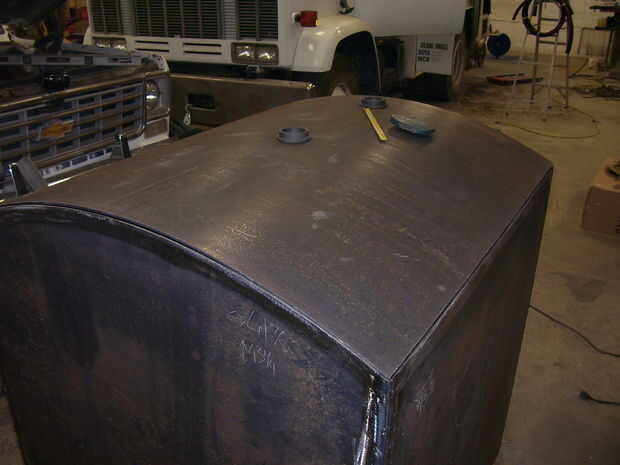

Pero eso no es todo! Ya que esto va a ser un tanque móvil no quiero el líquido chapotear alrededor. Y la manera de evitar eso es desconcertante. Perdónenme el involuntario juego de palabras. Bafles son divisores construidos dentro del tanque. Efectivamente hacer mi depósito grande un grupo de tanques más pequeñas interconectados. Desde 50 galones moverse es mejores que 350 galones. Para reducir la pérdida de contención curva la pieza superior del tanque.

La última consideración es cómo conseguir producto líquido dentro y fuera del tanque. Para que eso necesito tapones para llenar y vaciar el tanque. Además tengo algunas otras cosas como un respiro y un medidor de nivel. Terminé con cinco tapones. Dos para relleno, un drenaje, un respiro y para el medidor de nivel. Todos menos uno será en el mismo lado.

Ahora tenemos un plan para lo que tenemos que hacer.
