Paso 1: Reunir las piezas, herramientas y archivos

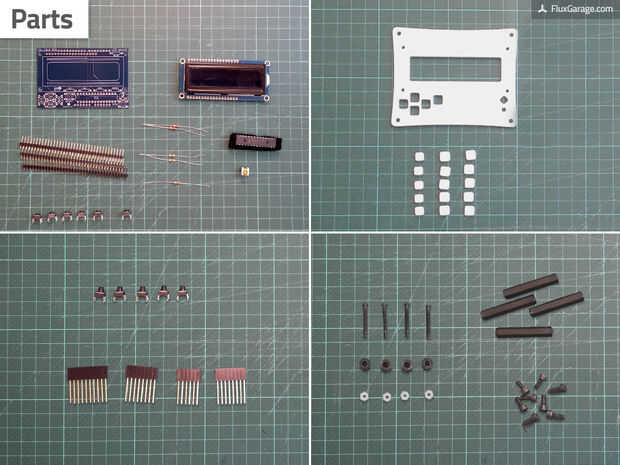

PIEZAS
- Kit de Shield Adafruit LCD con pantalla de 16 x 2 caracteres
¡ Elegir una de las siguientes versiones de tres pantalla y comprar un kit. Utilicé la versión de "pantalla de negativo".
www.Adafruit.com/products/714 (PANTALLA NEGATIVA)www.Adafruit.com/products/716 (VISUALIZACIÓN POSITIVA)
www.Adafruit.com/products/772 (AZUL Y BLANCO) - elementos de vidrio de acrílico de 3mm lasercut

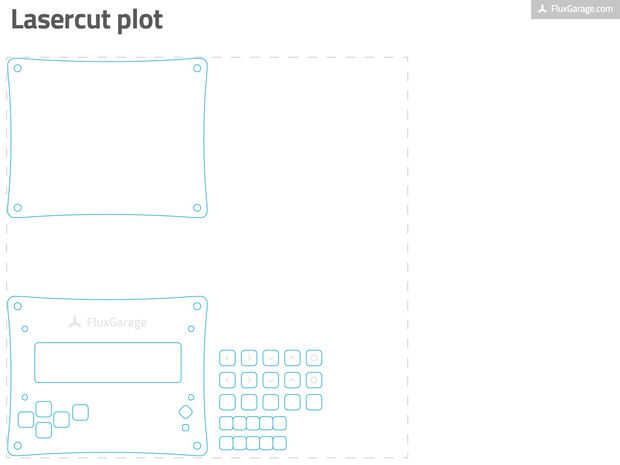

Descargar el sobre eps-archivo de plantilla (abajo) y realizar su pedido en Ponoko (usuarios) o Formulor (alemán/europeo usuarios). Elija uno de lo 3mm/0,118 pulgadas acrílico P1-placas en un color que te gusta. Te sugiero para elegir "Acrílico - negro (mate 1 lado)" o "Acrílico blanco". - 5 x botones táctiles, altura 3mm
Use para reemplazar las versiones de 1mm que viene con el kit de protector de pantalla. - Tornillos, tuercas, mangas de espaciador, pernos
4 M2.5 X tornillos de 20mm (cabeza redonda)
4 tuercas M2.5 X (plástico!)
Distanciador X 4 mangas de 8 mm de altura
4 x pernos M3, altura 35mm
8 tornillos (culata) M3 x 7 mm de altura
4 x pastillas de silicón adhesivo auto - Escudo de apilamiento encabezados para Arduino (opcional)
Si usted quiere tener acceso a los pines de arduino sin asignar, que recomiendo altamente, utilizar este apilamiento encabezados en lugar de las tiras de pines macho que deben apilarse en el arduino.
www.Adafruit.com/products/85
Además, descárgate la pines etiquetas pdf-(abajo), imprimir en papel grueso (por ejemplo, 10 x 15 cm / 4 x 6 pulgadas) y aplicarlo sobre las clavijas (instrucciones en el paso 5).

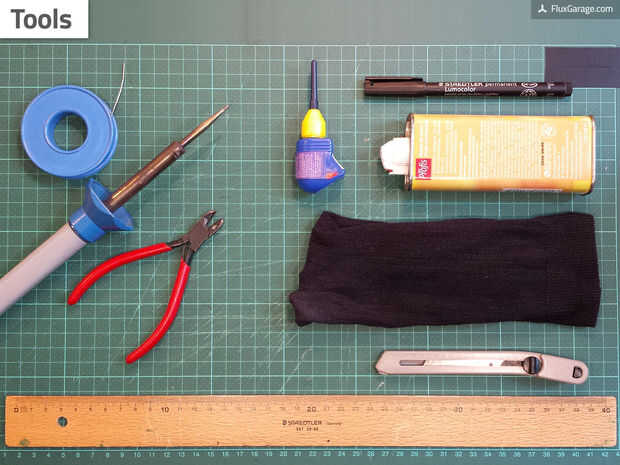

HERRAMIENTAS
- soldador, soldadura + pinzas (para soldar el kit de protector de pantalla)
- Rotulador de CD + gasolina + viejo pedazo de tela (para áreas de grabado frontal de color)
- Pegamento plástico (por ejemplo "Revell Contacta" líquido pegamento para plásticos armar las piezas de botón de acrílico)
- Impresora (para imprimir las etiquetas de pinout)
- Cuchillo del cortador + regla (para recorte las etiquetas pinout)
