Paso 3: Soldadura de protector de pantalla + teclado (y algunos ajustes)
Ahora es el momento para soldar el LCD Adafruit + teclado pantalla y hacerse cargo de las siguientes instrucciones de ajustes:

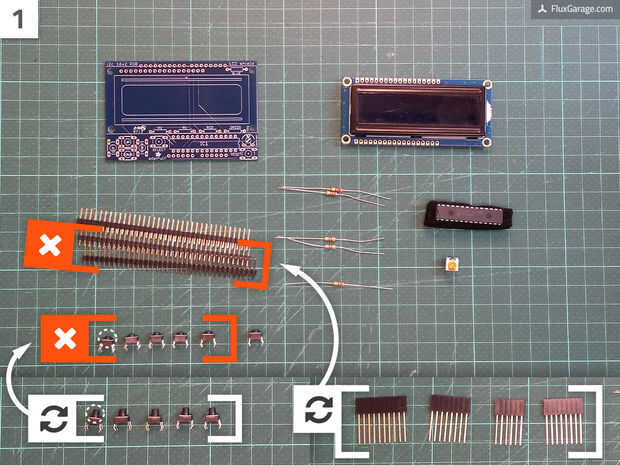

- Sustituir cinco de los seis botones táctiles (1mm de altura) que viene con el kit de protector de pantalla. Utilice cinco botones táctiles con altura de 3mm para los botones del teclado. Para el botón de reset, todavía puede utilizar el botón táctil con 1mm de altura.
- Sustituir dos de los tres las tiras de pines macho que se suponen que son apiladas sobre el arduino con cabeceras apilamiento shield para Arduino (enlace de compra en el paso 1). Puede ser necesario cortar dos piernas de una de las cabeceras de apilamientos.
- Antes de soldar, se recomienda poner los encabezados de apilamientos en la placa arduino para que se fijen. Luego gire 90 grados y les de la soldadura de la parte inferior. Girando los encabezados de apilamientos se cerciora de que puede llegar a los más tarde, cuando la tapa está sujeta.

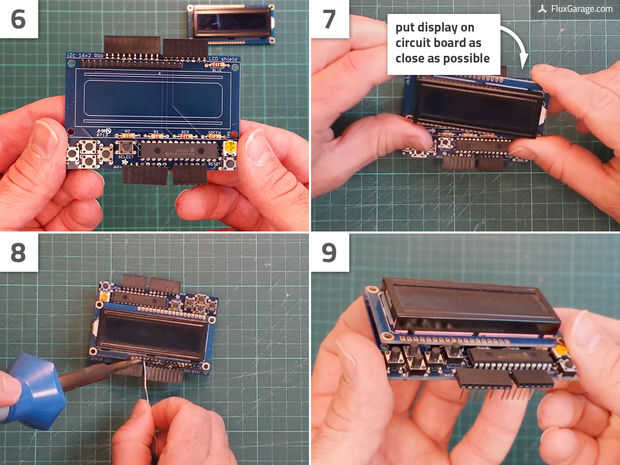

- Tomar la precaución de colocar el elemento de la pantalla lo más cerca posible de la placa de circuito principal antes de soldar.
Por favor tenga en cuenta: debido a que el protector de pantalla utiliza los pines de Arduino A4 y A5 para transmisión de datos, estos pernos están no más disponibles para su uso en sus proyectos.
Aparte de las excepciones anteriores, el escudo de soldadura como se describe en las instrucciones de montaje de Adafruit:
