Paso 5: Montaje de la 2ª parte de la tapa del Gas
Conectar el sensor de metano como tal, pero utilizar la resistencia de 330 ohm en lugar de lo 10 K que muestra en el ejemplo. La razón de esto es que la referencia de voltaje de los XBee es 1.2V, así que tenemos un valor muy bajo y reemplazar la resistencia del divisor de tensión es exactamente lo que hacer.
Soldar las cabeceras XBee breakout Junta (no el XBee real!) y uno de la XBees adjuntar a la nueva Junta de arranque. Mirar la lata Altoids, dale la vuelta para que el extremo de la cubierta en la parte inferior. Abra la tapa y de la izquierda, gire el XBee breakout Junta para que la parte superior de la placa breakout hacia izquierda. Coloque el sensor de metano en la derecha de la parte inferior de la lata. Dremel la Altoids de estaño en la parte inferior que hace un pequeño agujero para antena de XBee. Dremel un agujero más grande para el sensor de metano a la derecha de eso. Asegúrese de que quede y después saque el sensor y la Junta de arranque. Tomar lo XBee de la Junta de arranque. Poner cinta aislante en todos los lados de la lata para que ningún metal se muestra porque no queremos que haz puesto en cortocircuito hacia fuera!

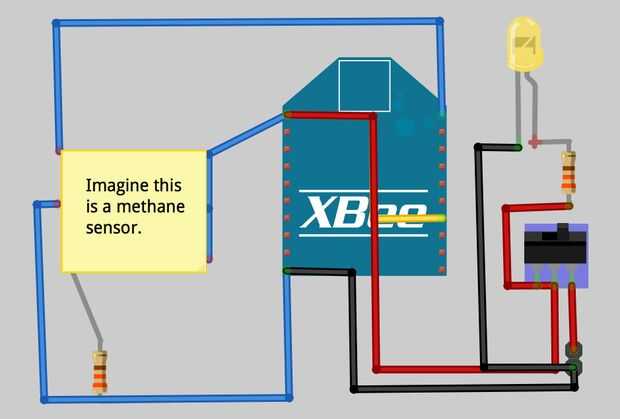

Ahora es el momento para soldar! Conecte la clavija de entrada analógica en el sensor de metano al pin 20 de lo XBee breakout Board (el pin de la derecha superior). Conectar + 5V del sensor de metano y conectarlo a VCC en el tablero de arranque. Conectar de GND en el sensor y luego conecte a GND en el tablero de arranque. Conectar VREF en breakout junta a VCC en el tablero de arranque. Conecte un LED y un resistor entre encendido en el tablero de arranque y GND. Conectar un switch a la toma de LiPo-entre VCC y GND. Compruebe la polaridad de la toma de LiPo insertando la LiPo la forma correcta y de soldadura. Corte el metano lleva de sensor manera que no toquen la lata Altoids.

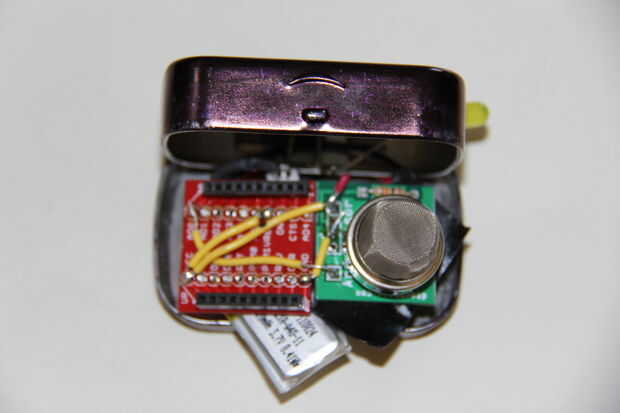

Con la lata Altoids abierta, gire 180 grados para esa etiqueta de "pequeños" en el estaño quede frente a usted. Poner tu XBee en el zócalo que atamos al sensor de metano, el interruptor y el LED de alimentación. Poner el todo revoltijo de alambres incluyendo el zócalo XBee sensor de metano, el interruptor y el LED en la lata altoids hacia abajo para que el sensor de antena y metano de Xbee salen de los agujeros de alimentación que usted Dremeled. Poner la LiPo 110mAh encima el lío entero y conéctela a la toma de LiPo conectada a la toma de XBee. Cierre la lata Altoids y voltear.
