Paso 3: ¿Cómo fue esto hecho?
Para hacer la tapa ajuste bien, utilicé el modelo CAD de la bandeja de resina.
1. me he bajado una versión de archivo IGES de la bandeja de resina de:
http://Spark.Autodesk.com/blog/Autodesk-Ember-3D-p...

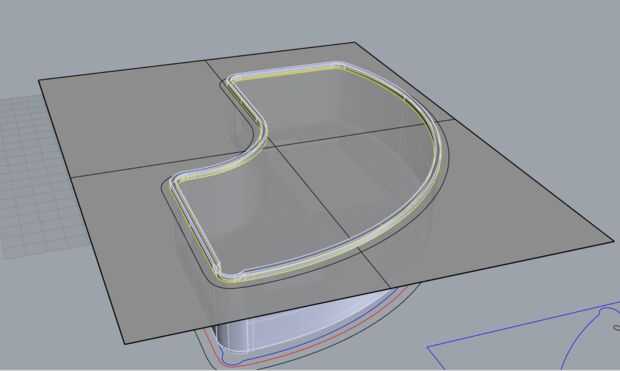

2. a continuación, hice un plano que cruza las paredes laterales del tanque de resina. El plano representa la superficie inferior de la placa más pequeña, que fue caber dentro del tanque de resina. Superficie superior de la placa fue a quedar al ras con el borde superior de la bandeja de resina. Es importante poner el plano de una la correcta altura, ya que, como descubrí después de cierta confusión, las paredes laterales de la bandeja de resina no son perfectamente verticales.

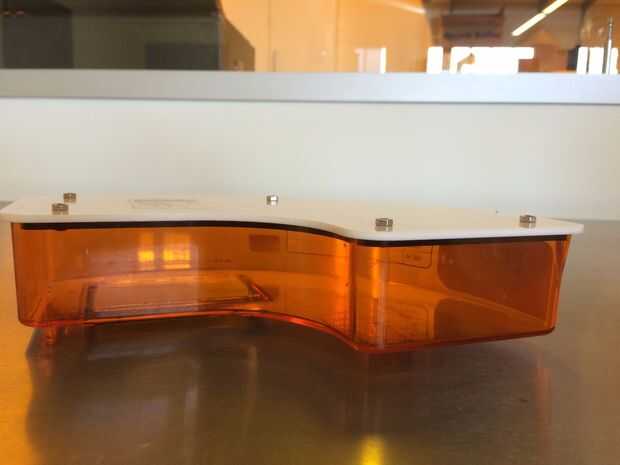

3. la intersección de bandeja plano/resina resultó en dos curvas, la más pequeña se convirtió en el perfil exacto de la placa pequeña (negro). La curva más grande, que representa el perímetro exterior del tanque de resina, se compensó con 5 m m para hacer el perfil exacto de la placa más grande (blanco). El desplazamiento crea un labio pequeño por que la tapa se puede apalancar de la bandeja de resina. Esto también le da espacio para una junta, si es conveniente disponer de una tapa más hermético.
