Paso 1: El diseño

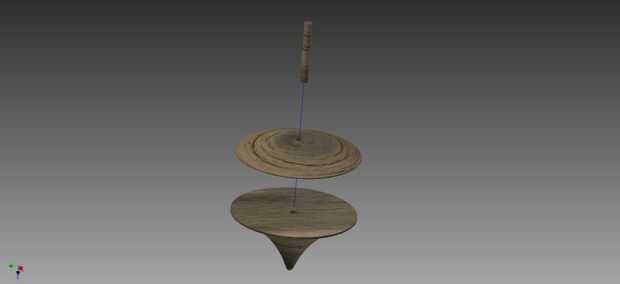

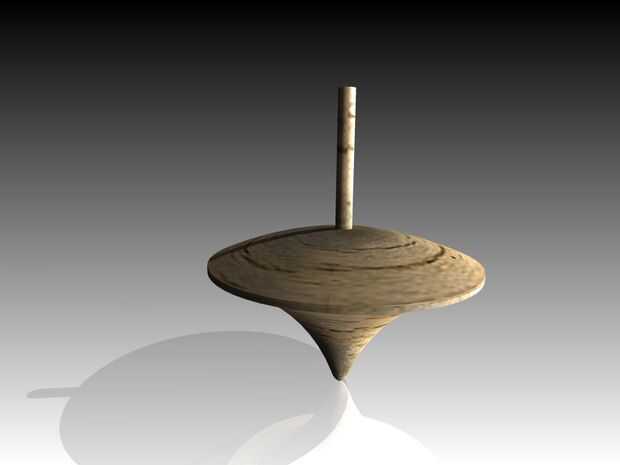

La principal limitación o frustración primaria de un CNC de 3 ejes es el hecho de que su herramienta de corte se desplaza sobre la pieza, a diferencia de un torno, una lata de 3 ejes CNC corte desde la parte superior y por lo tanto, sólo puede tallar un lado en un momento. Para hacer este proyecto posible, la parte superior que he diseñado se compone de dos partes Unidas entre sí. Para girar correctamente, la parte superior debe tener A) un punto agudo para equilibrio y el peso de B) igualmente distribuidos, para no caiga inmediatamente. Por lo tanto, como las dos piezas se centran en ellos, distribuyendo su peso igualmente sobre la punta afilada, el diseño funciona.

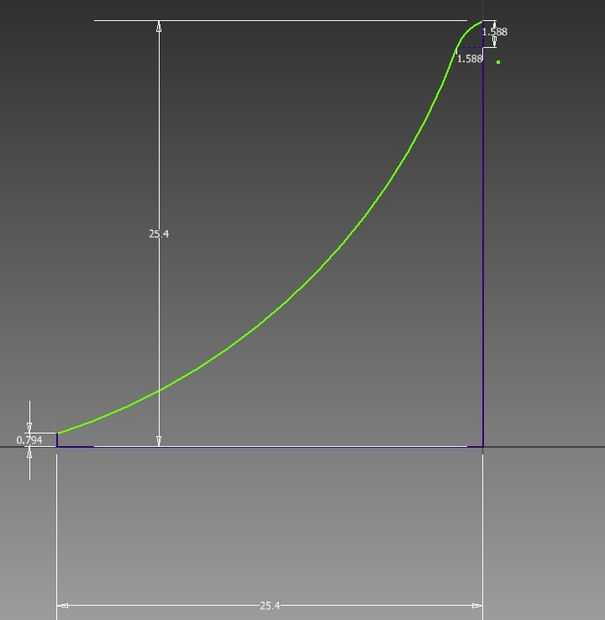

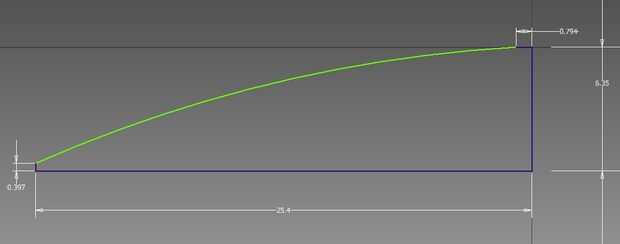

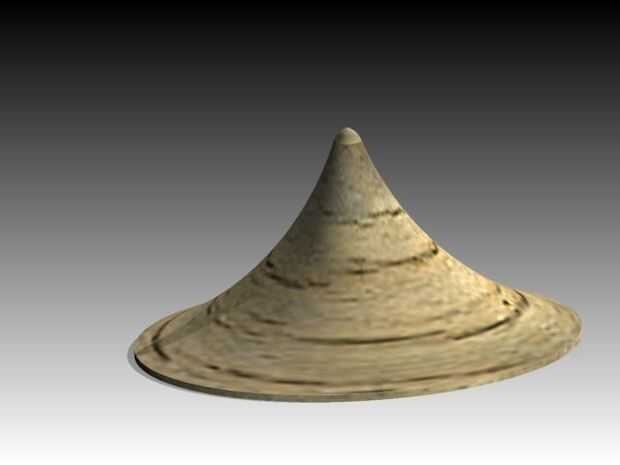

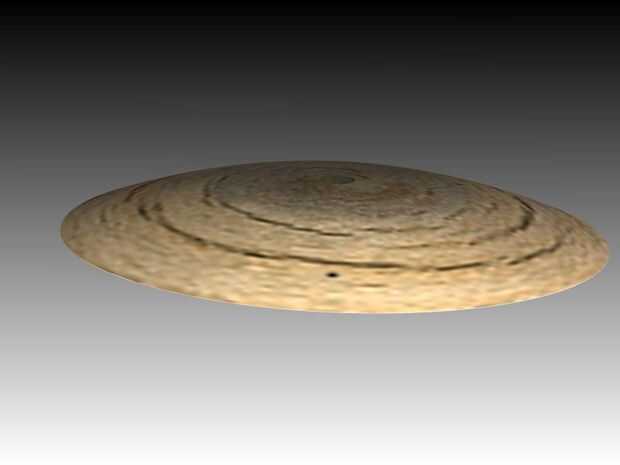

Afortunadamente para mí, porque soy perezoso, la mayoría de programas CAD tiene una herramienta que le permite rotar un dibujo 2-D para crear un modelo sólido, en lugar de realmente hacer el trabajo 3D para crear uno. Utilizando esta función gloriosa, he creado las secciones superior e inferior de la parte superior. Para su placer de ver, era maravilloso con mis bocetos anteriores. Todas las unidades son en mm, porque mi CNC prefiere sus archivos en mm y es muy emotivo cuando trato de darle otra cosa.
Para ahorrarle la agonía futura potencial, recomiendo hacer una pequeña bodega en el centro de la pieza superior en esta etapa en el proceso. Esto es para ayudarle al perforar el agujero de la clavija (o sólo muy bien pregunte su CNC hacer el perforación, if su se siente hasta). Cuando esté todo diseño realizado (HOORAY para usted!!!!!!), exportar tu diseño como paso o Stl.
