Paso 4: montaje

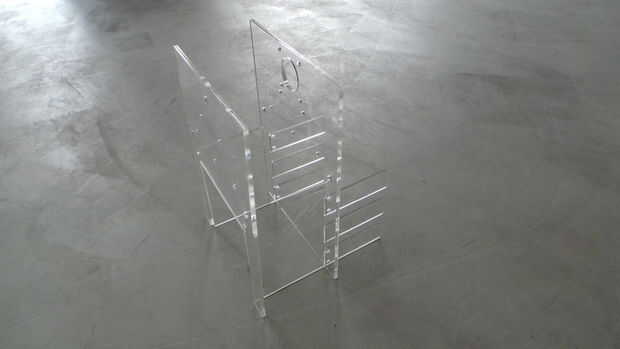

Haga un montaje ajuste del laser de las paredes. A continuación inserte los segmentos de aluminio en los rodillos. Instalar segmentos 3-4 cm de la varilla de aluminio en los rodillos (pena esto ya se hace en las imágenes, estoy haciendo nuevamente el dispositivo y no quería volver a imprimir nuevos rodillos).

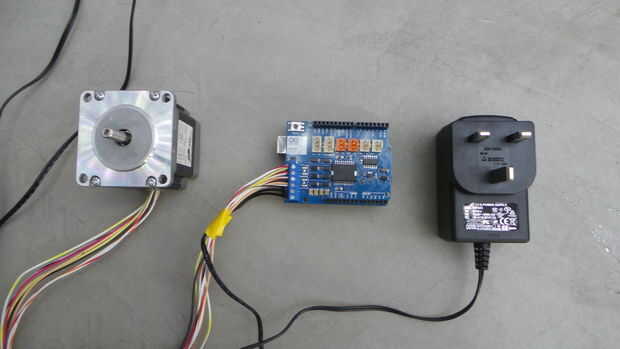

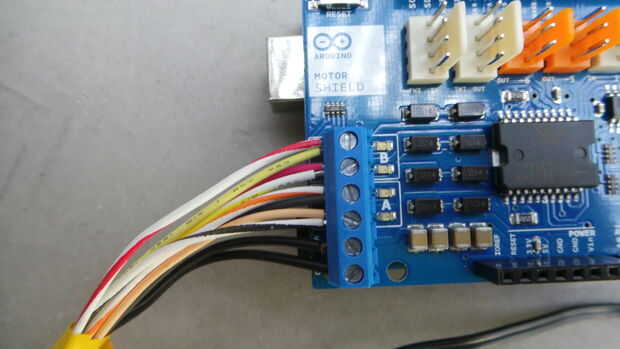

Alambre el arduino y probar el controlador y paso a paso (Cableado esquemático, Paso a paso la hoja de datos). He utilizado la configuración paralelo bipolar (funciona bien, puede intentar otros pueden ser incluso mejores).
Este instructable tiene un código de avería y ejemplo agradable para el uso de motores y motores PAP con un escudo del arduino motor: Motor escudo programación Instructable

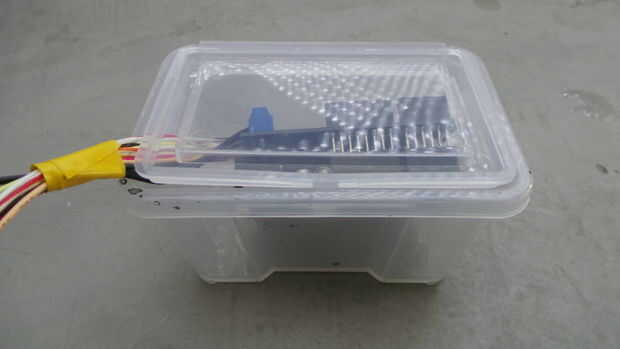

Un motorreductor, con suficiente esfuerzo de torsión es también una excelente opción (aquí está el wiki sobre steppers en caso de que usted sabe tan poco como lo hice Wiki: Motor paso a paso) tratar de unos retrasos de paso diferentes para ver lo que funciona. Para la fuente de 12v que estoy usando un valor de la variable pausa de '2' en el código de arduino. Para pausas más largas, utilice la fuente de alimentación de 6v. Coloque el arduino en un cuadro de proyecto de seguridad (Mantenga lejos del agua en todo momento).

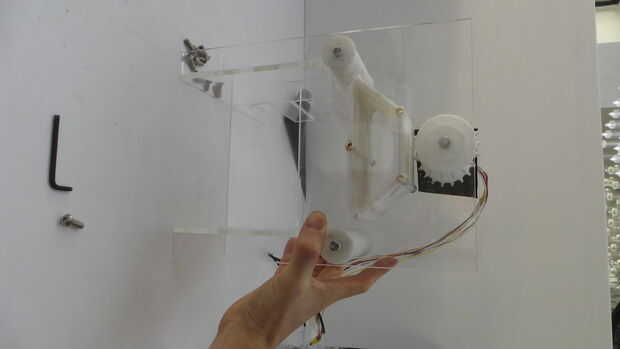

Instalar el motor con el extremo largo de los pernos (M2X20mm) hacia la parte posterior del dispositivo.
A continuación instale el bloque de apoyo en la placa trasera (redondeado M5X12 pernos). Asegúrese de dejar un poco suelto (como el bloque no se puede imprimir planos-apriete desigual podría congelar los rodillos más adelante).

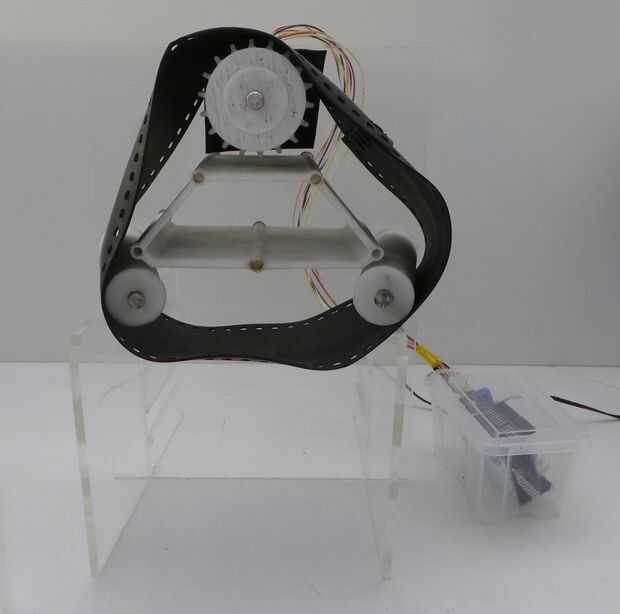

Deslice los rodillos en su lugar, con el segmento de aluminio largo hacia la parte posterior del dispositivo. Deslice el rodillo de la impulsión del motor. Nota para la geometría alterada: esto está diseñado para presionar en el eje HT23-398-esta geometría se debe rehacer si usted selecciona un diverso motor; He probado por un bloque de 1 X 3 cm con dos formas diferentes de impresión primero antes de imprimir el rodillo completo. Ahora deslice la correa en su sitio. Tiene una dirección. El borde plano de los orificios de impulsión debe llevar (es decir, los detalles de borde plano los radios como las vueltas del rodillo).

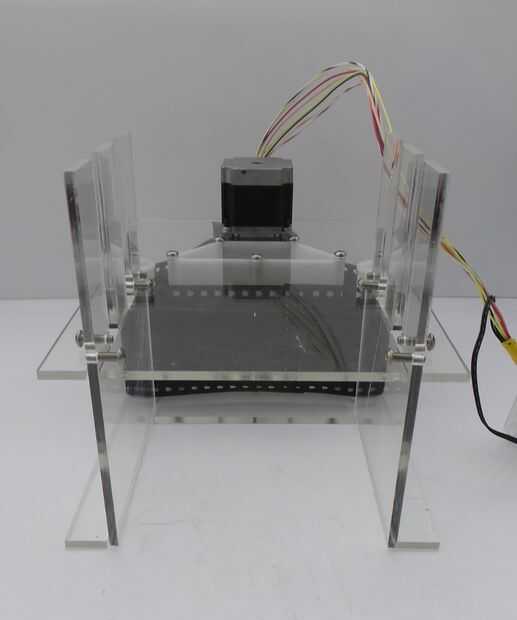

Asegúrese de que las paredes laterales son ya se deslizó en su lugar y encastre a presión la placa frontal. La correa no debe la aleta pero tampoco debe ser estiró hacia fuera demasiado flojo y el sistema se deslizará, demasiado apretado y se congele. Si sigues esta geometría exactamente ajustes no deberían ser necesarios).

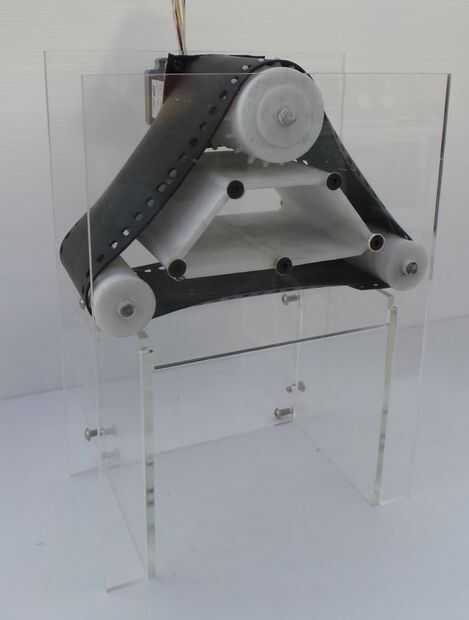

El dispositivo está casi terminado! Ahora instale los pernos (M5X12 en hundido) en la placa frontal. Apriete alternativamente los tornillos en el lado izquierdo y derecho para que los rodillos no congelan (es decir, apretar irregularmente puede realmente cambiar la forma de la caja). Gire los rodillos de vez en cuando con la mano como apretar para asegurar que han hospedado gratis.

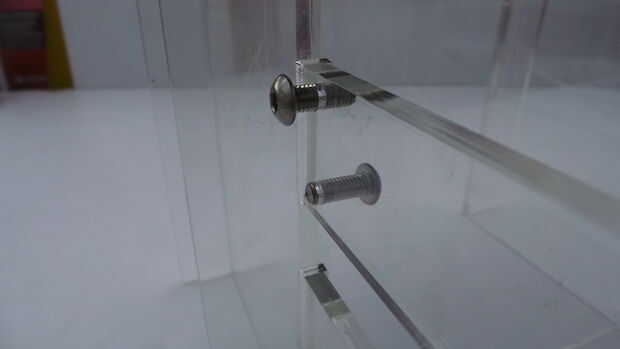

Finalmente, atornille los pernos de la placa lateral (M5 redondeados) en su lugar (nota que esta articulación es geometría conducido actualmente requiere exactamente 6mm las placas gruesas para trabajar. El principio es que el centro del orificio debe ser 20% del diámetro exterior del perno hacia adentro hacia la placa para que el perno es forzado en y bloquea las paredes laterales en su lugar. Técnicamente se trata de una geometría demasiado restringida pero no es un problema con materiales flexibles como el acrílico).
Su sistema está ahora listo para su colocación en el tanque de pescados. Dependiendo de la concentración, aproximadamente 1 L de líquido rheoscopic es adecuado para la demostración, diluida en el resto del tanque. La operación altura de líquido debe ser justo por encima de la fila inferior de los tornillos en el bloque de apoyo (pero nunca por encima del motor).
Deslice una plaza pequeña de espuma de poliestireno en la parte trasera a squeze la placa contra la pared del tanque de peces.
Coloque el tanque entero en un soporte (yo usé poliestireno de 1 cm de espesor) y deslice algunos LED debajo (actualmente yo estoy todavía colocar en el sistema de iluminación LED-esta es una tira de ikea, funcionará cualquier sistema de iluminación).
