Tapas n' chispas (9 / 21 paso)

Paso 9: Escuchar - lo que usted debe tener por ahora

Por ahora usted debe tener:

El regulador conectado
El 555 conectado - falta las conexiones de alimentación
Por cable falta negativa en bobina de relé y pines de entrada necesitan conexión
3 condensadores de 1000uF en serie
2 1 k resistencias conexión al relé

Esto es lo que hay que agregar ahora:

-A la conexión entre el Pin 4 y Pin 8
-Una conexión entre el Pin 6 y Pin 2
-Conectar el Pin 3 a uno de los pines de la bobina en el relé.

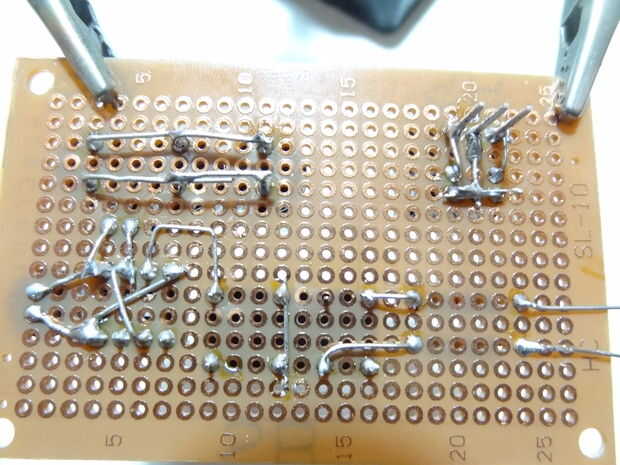

-Conectar una 1k resistencia entre pines 7 y 8 Pin (no se muestra en la parte inferior de la placa perforada)

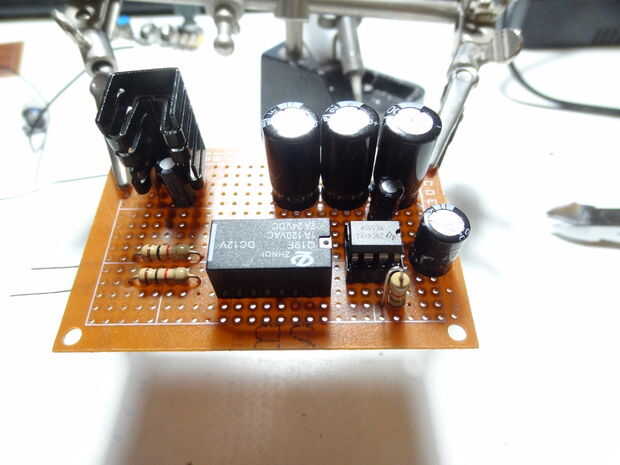

Y aquí está una vista previa, lo que mi circuito miraba en ese momento

Vea el paso
