Tapas n' chispas (13 / 21 paso)

Paso 13: Primeras conexiones a tablero

Ahora que tiene el potenciómetro y los relés con sus conexiones listos puede seguir adelante y conectar a la tarjeta.

Esto es como va:

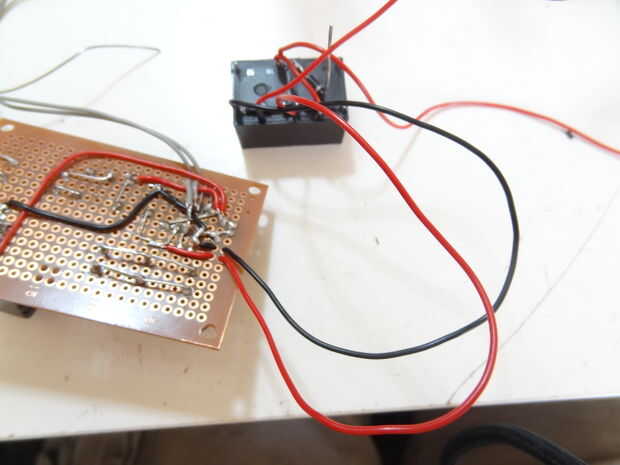

Pase los cables a través del primer orificio desde la parte inferior del tablero. Pasar a través del otro agujero y tirar para que no tengas un lazo gigante en la parte superior.
Esos dos cables irá conectados a los pines 6 y 7 del Temporizador 555

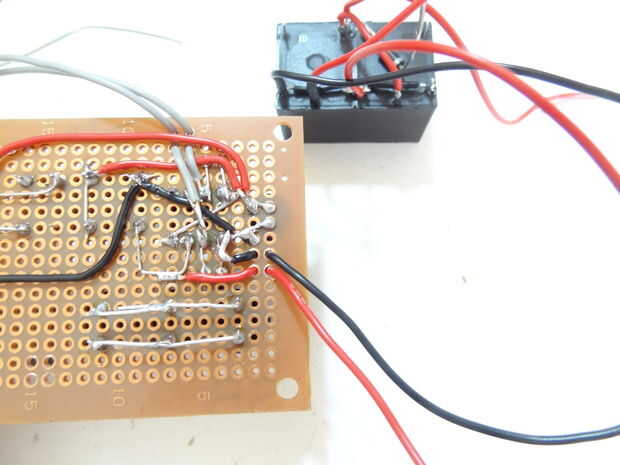

Ahora hacer lo mismo para los relés, hay 3 cables para ser conectado a la Junta, dos de las bobinas y uno para la entrada de pin. ¿Recordar que te dije para agregar que los cables extra?
