Tapas n' chispas (14 / 21 paso)

Paso 14: Conexiones bajo la Junta

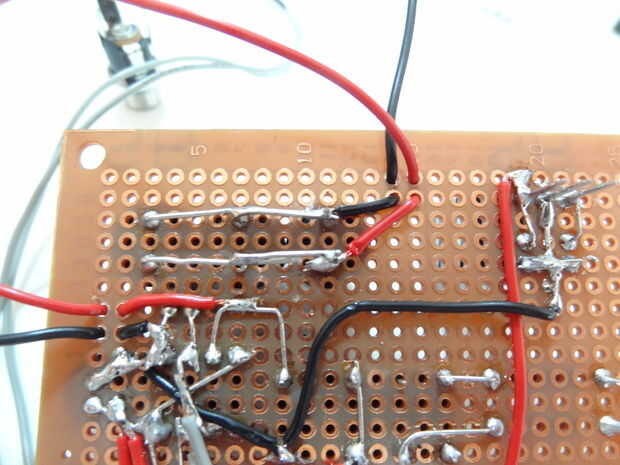

Ahora sigue algunas de las conexiones que faltan entre los componentes.
Si se les colocaron del mismo modo que hice te recomiendo utilizar alambre flexible no solo alambre de la base como se rompen fácilmente.

-Los condensadores están faltando una conexión a tierra, agregar un cable allí.

-Tomar un cable del perno medio del regulador de tensión (masa) y llevarlo a la bobina del relé DPDT y de allí a Pin 1 del 555 temporizador.

-Otro cable y una conexión de la salida del regulador al pin 8 del 555 temporizador.
