Paso 6: El temporizador 555

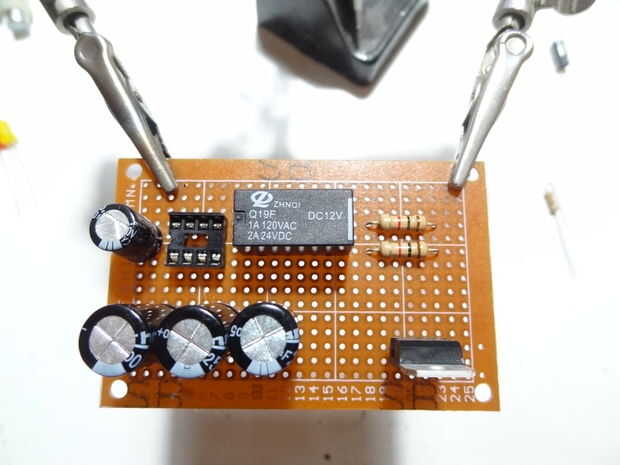

Colocar el relé DPDT para que usted no necesitará un cable largo para conectar al pin de salida del temporizador (Pin 3). Aunque puede colocar frente a uno de los lados más largos de la Junta para que fácilmente puede rutear un cable de 3 pines para los relés SPDT.
Este pequeñín tendrá que crear la señal de que pasará a los relés de encendido y apagado. Es imprescindible que colocar eso uF 3.3 condensador entre los pines 1 y 8, más usted encontrará que el resultado no será 12v, será menor y no es suficiente para activar los relés de encendido y apagado. Algo que me tomó bastante tiempo averiguar.
No te pierdas la uF 22 condensador entre los pines 1 y 2, el lado negativo va en el pin 1 mismo para la tapa de 3.3 uF.
