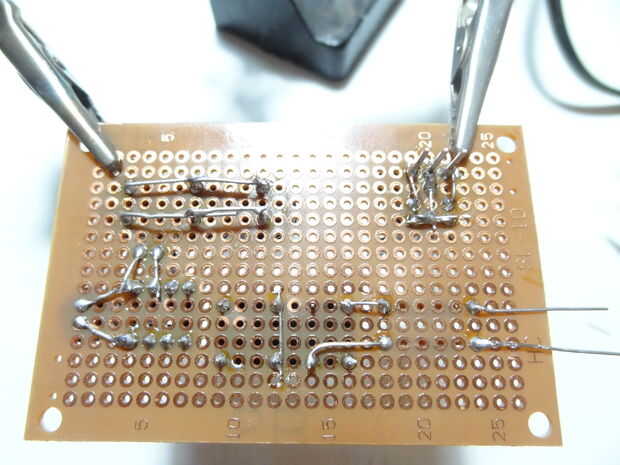

Paso 8: A soldadura
Puede mirar el esquema y los componentes de alambre como se muestra. Sin embargo voy a enumerar las conexiones a medida que avanzamos.
En este paso;
-Soldadura de los dos condensadores como ya he mencionado antes el regulador de 12v.
-Soldadura de los casquillos de 1000uF 3 en paralelo.
-Conecte el 3,3 uF Capacitor a los pines 1 y 8 de la 555 y la uF 22 a los pines 1 y 2. Negativos van en el pin 1.
-Hacer una conexión entre los pines de entrada en el relé, no los de la bobina, los de abajo.
-Conectar una resistencia de 1 k a la salida normalmente abierta y otro normalmente cerrado.
