Tapón de la puerta con función fácil captura y suelta (1 / 3 paso)

Paso 1: El diseño del tapón de la puerta

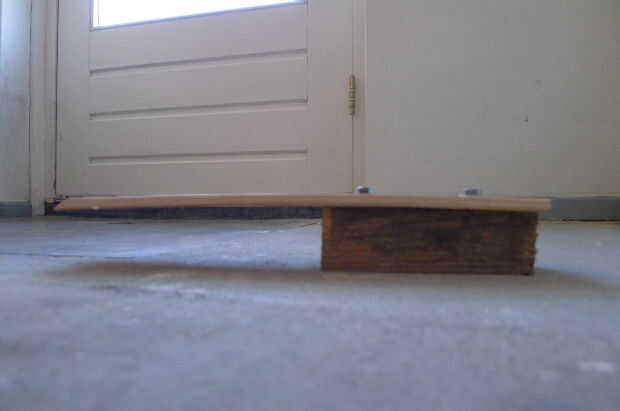

El diseño de este tapón de la puerta consiste en un bloque de madera de una altura ligeramente inferior a la parte inferior de la puerta sí mismo. Si el carril se coloca en el bloque, debe ser superior a la parte inferior de la puerta. Por lo tanto, la altura del bloque depende de ambos el espacio libre debajo de la puerta y el espesor del riel. En este diseño específico, la altura del bloque más el 75% del espesor del riel es igual al espacio disponible debajo de la puerta (bloque y a la altura es 41 mm o 1.61 en, carril grueso es 8 m m o 0.31 en el espacio debajo de la puerta es de 47 mm o en 1,85). En este diseño no caben ambos elementos (la puerta y el carril) de 2 mm (0.08 en el 25% del espesor riel), que está provocando un rozamiento que es suficiente para mantener la puerta en posición abierta.

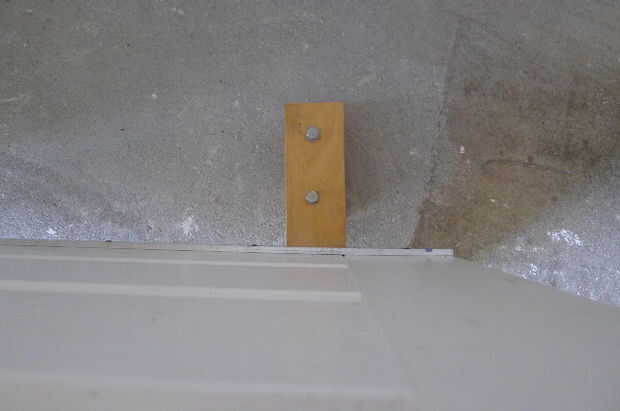

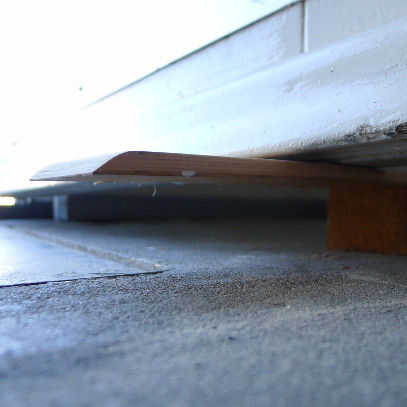

El diseño es importante: debe ser formado hacia abajo para hacer la puerta asomando sobre el carril cuando se trata de cerca del carril. Sólo cuando la puerta está siendo empujada más hacia el bloque toca el riel y se pega por la fricción. El material utilizado para el carril de diseño se origina de un listón de madera de un carril de la cama, que es doblado y elástico de sí mismo. Su longitud es de unos 30 cm.

Nota que este diseño no es sólo una cuña o una cuña vuelta redonda. La parte innovadora de este concepto se encuentra en la naturaleza elástica de la barandilla de madera. El espacio libre debajo de este carril permite agacharse, tal modo ejerciendo una fuerza hacia arriba a la puerta, por la que la puerta se pega en el riel de madera.

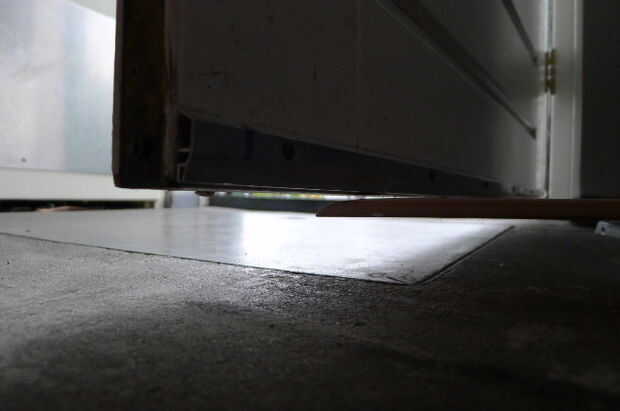

La guía sobresale por debajo de la puerta cuando está en posición abierta. Esto es a propósito: permite empuje el carril hacia abajo con un pie para liberar la puerta. En la práctica sin embargo aparece apenas usada esta funcionalidad: es más conveniente que tirar la puerta con una mano libre. El próxima generación-tapón de la puerta mejor si no se pega, ya que puede ser una causa de daño, especialmente cuando la gente está descalzo. Bordes afilados deben ser redondeados.

Otro error de diseño es el redondeo inclinado en el extremo del riel. En esta configuración no tiene ninguna función y pueden ser omitido en un diseño de última generación.
