Paso 1: Conectar un conjunto de Servo a la placa superior
El lado de la placa superior con la palabra "tapster" en él se considera el "top". El lado sin la palabra es el "fondo".

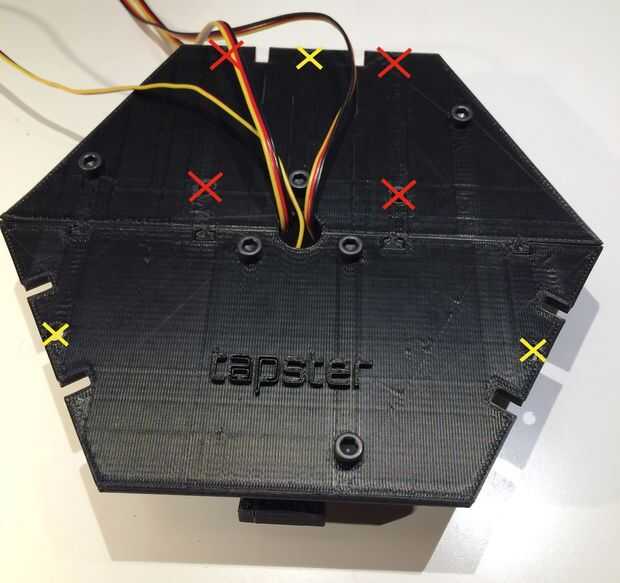

Nota el Xs en la foto: 7 orificios en la placa superior no se utilizan en este paso. El Xs rojo 4 son para la placa Arduino, y el 3 Xs amarillo son para soportes de lado del robot. Estos 7 agujeros no se utilizarán en esta fase de construcción, y puede ayudar a poner un pequeño trozo de cinta sobre ellos como un recordatorio
Este es un paso difícil, porque es fácil a la línea de los tornillos en los agujeros equivocados. Estudiar los cuadros atados con cuidado para evitar esto

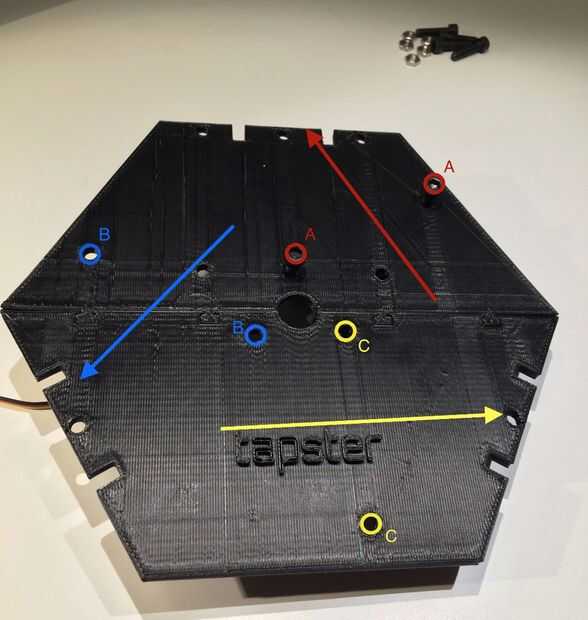

- Comenzar por las marcas (rojo)
- Ubique los orificios rojo (en relación con la palabra "tapster" en la parte superior)

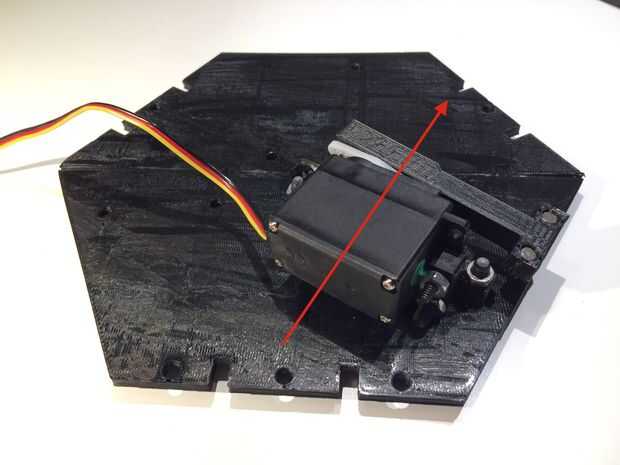

- Sostiene el plato boca abajo, coloque el conjunto de servo para que el extremo largo de la parte superior del brazo está en el exterior de la placa
- Del hilo de rosca 2 tornillos, desde arriba, hacia abajo a través de los agujeros exteriores en la viga de 9 x 1 de la Asamblea de servo
- Una vez que el tornillo pasa por la viga de 9 x 1, Enrosque una tuerca hexagonal en él. Apriete los tornillos y tuercas de todo el camino, pero no apriete
