Paso 4: Cortar su TARDIS - adición de la luz

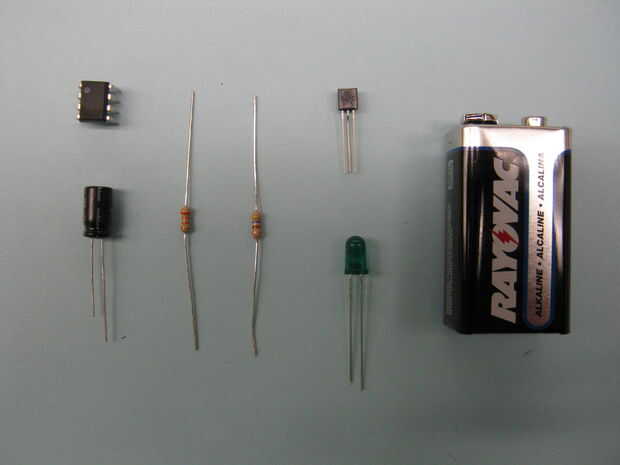

Aquí son las partes que usted necesita para este paso (ver segunda foto):
- Temporizador 555
- 5mm LED (preferiblemente azul o rojo)
- resistencia de ohm 1/4 watt 33K
- resistencia de 470 ohm 1/4 watt
- condensador electrolítico de 100 uF 25 volt
- Transistor NPN BC547
- batería de 9 voltios
- clip de la batería de 9 voltios (no fotografiado)
- fino alambre sólido (no usar alambre trenzado) - utilicé cable de conexión de calibre 22
- Protoboard o placa de circuito impreso de Shack (#276-159) de Radio
También necesitarás un soldador, soldadura, Desforrador/cortador de alambre.

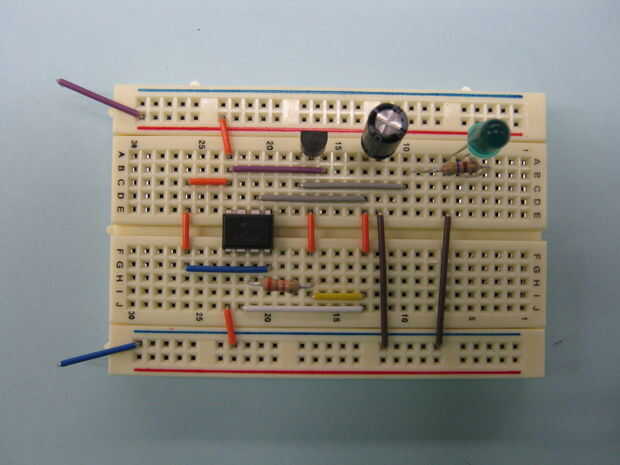

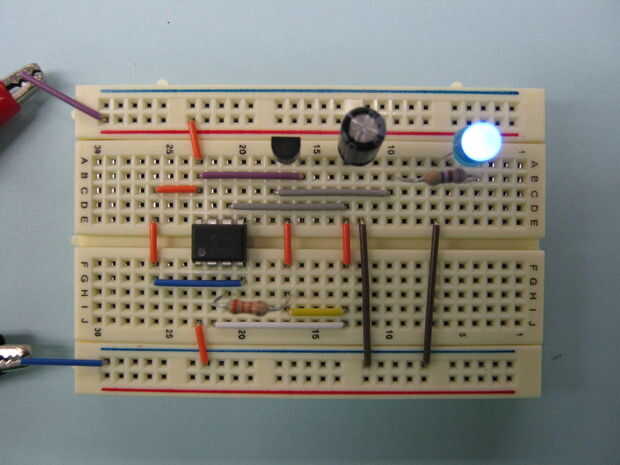

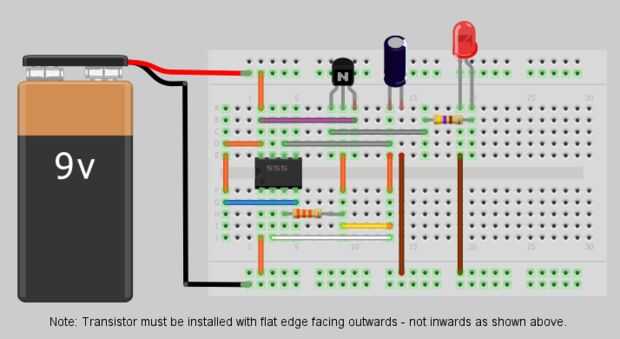

La tercera foto muestra el esquema del circuito. Usé un protoboard para verificar Verificar que todas las piezas de trabajo. La cuarta imagen muestra cómo conectar la placa. La quinta foto muestra la placa completa y el sexto se muestra cuando el LED se ilumina. El circuito de trabajo puede verse en este video:

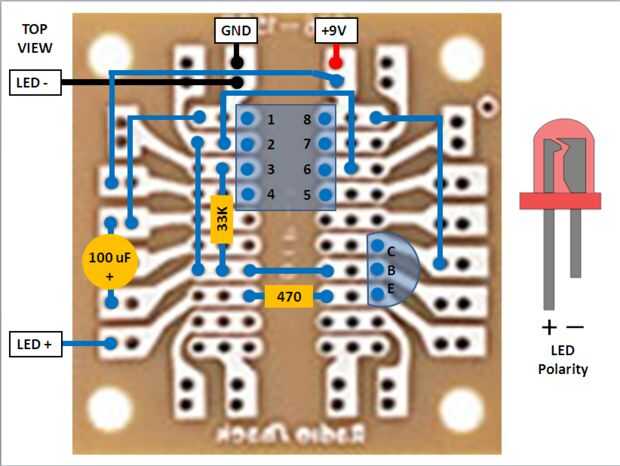

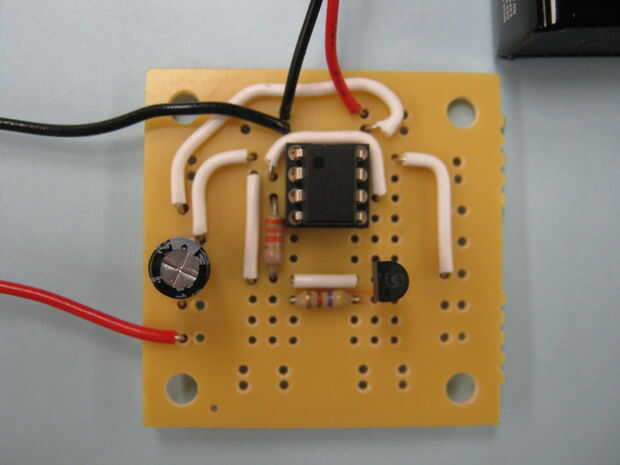

Un protoboard es una gran manera de probar el circuito pero no es muy resistente - un circuito soldado es el camino a seguir. La séptima foto muestra cómo cablear el circuito en una placa de circuito impreso del Radio Shack (#276-159). Este diagrama es mirando hacia abajo desde la parte superior en el tablero como si usted tenía visión de rayos x y ve el grabado: Esto hace más fácil comprender cómo se implementa el circuito. Cuando se monta esto parecerá fotos ocho y nueve. Este video muestra el desvanecimiento del LED en el TARDIS:
Cómo montar el circuito y la batería es a usted!
