Paso 5: montaje
Después que se han impreso las partes 3D, se ha construido el circuito de protoboard, y el bosquejo de código se ha subido a la placa Arduino, la próxima cosa a hacer es montar todos juntos. Las imágenes deben ayudar a la Asamblea.

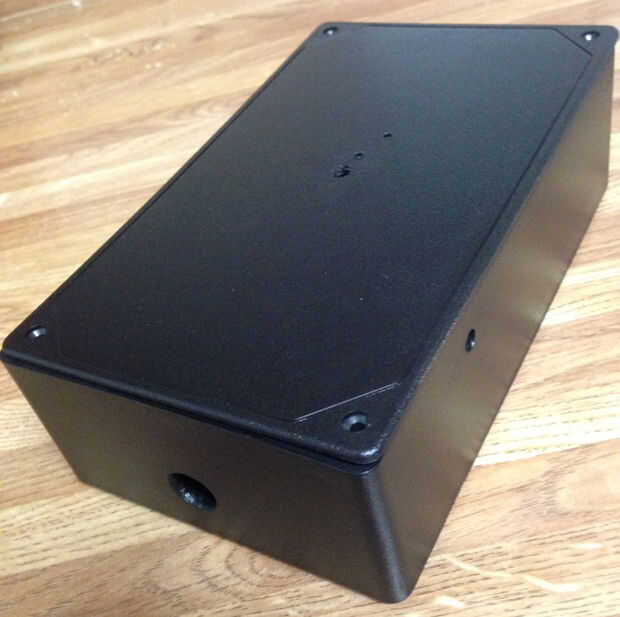

Primera: 5 perforaciones en la caja (para el cable USB, receptor ir, motor paso a paso y 2 cables para el LED).

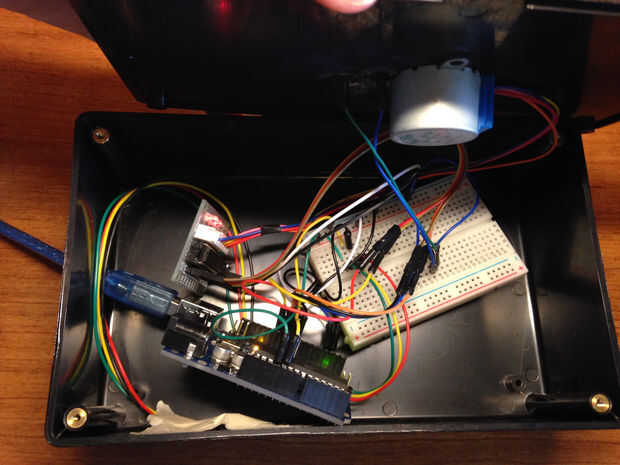

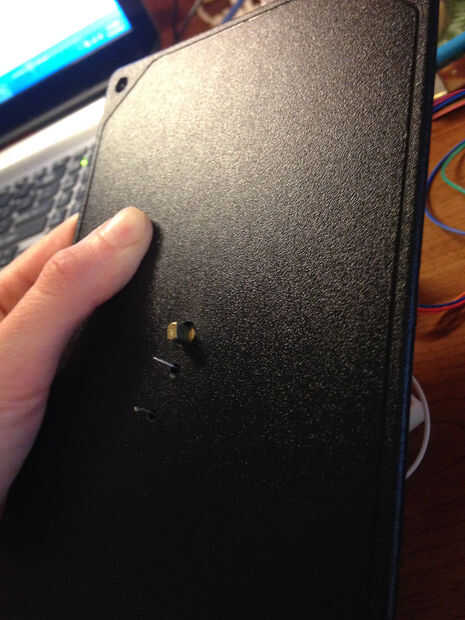

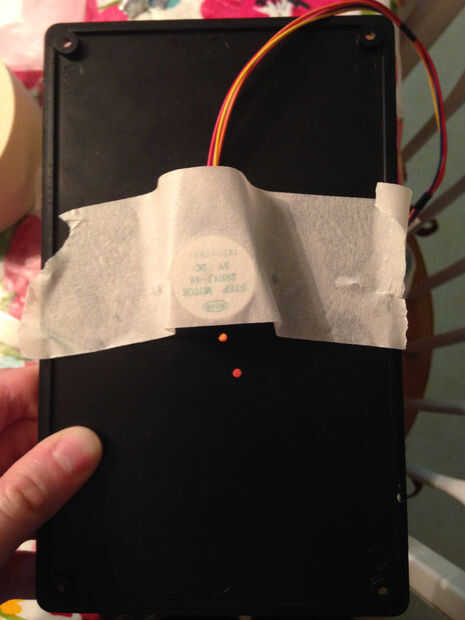

Segundo: Pegar el motor paso a paso la tapa de la caja con el pegamento. Poner alguna cinta adhesiva sobre él para mantenerlo en el lugar que se seca. Pegue los cables para que se peguen los orificios en la parte superior de la tapa. Cinta o pegamento el receptor de ir para lo de pegarse fuera del agujero que usted hizo para él en el cuadro. Poner todos los componentes de arduino dentro de la caja y conectar el receptor de infrarrojos y otros extremos de los cables que pega a la tapa.

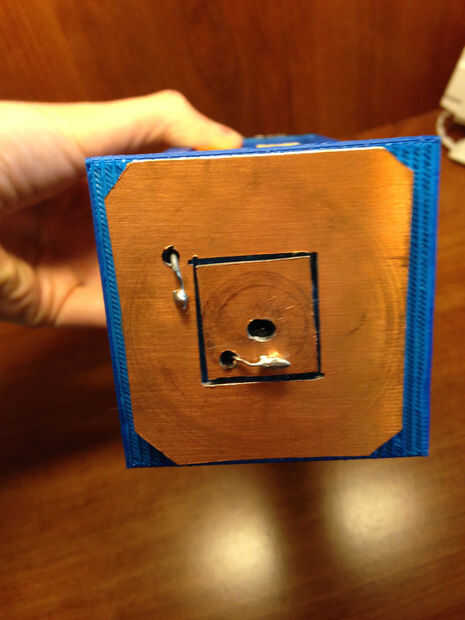

Tercera: Utilizando una dremel, cortar dos cuadrados de la fibra de vidrio con cobre que encajan entre sí (pero no perfectamente, no debían para tocar!) En la pequeña plaza, corte una ranura en el eje del motor paso a paso para encajar en el medio. También asegúrese de que cortar un agujero pequeño en las plazas grandes y pequeños para que los cables se pueden soldar al cobre. Pegamento estupendo el cobre en la parte inferior de la tardis (uno dentro del otro) como se muestra.
Cuarto: Soldar los cables al fondo del cobre. Trate de hacerlo lo más suave posible en orden para el los cables para no coger o atascarse cuando gira la tardis.

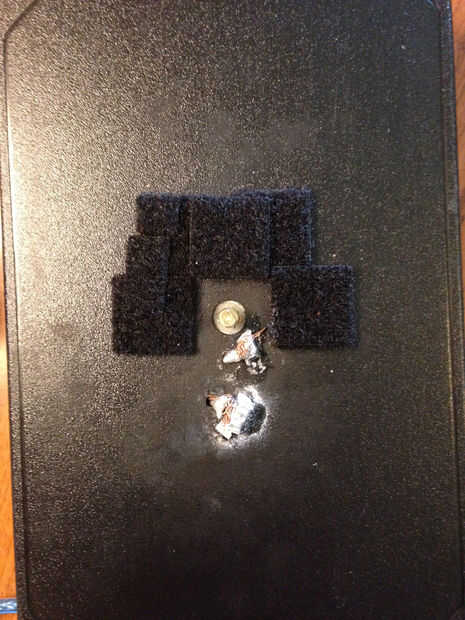

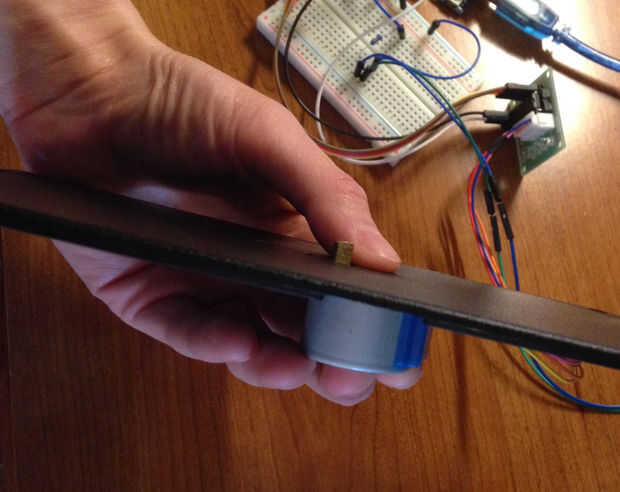

Quinto: En la tapa de la caja negra, si pones dos cables que salen del mismo lado del motor paso a paso (como yo) se necesita agregar los cojines de muebles al otro lado de la caja para que el tardis permanece nivel al spinning.
Sexto: Pegar el LED blanco grande a la 'tapa' de la tardis para que las dos clavijas están saliendo de la parte inferior.

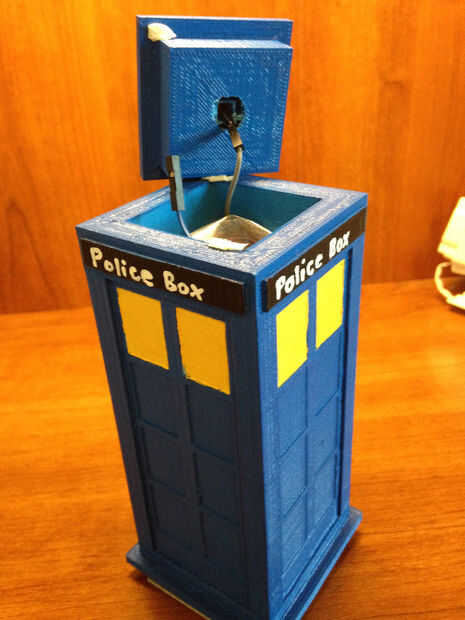

Séptimo: Pase los dos cables que sueldan a la fibra de vidrio cobre-plateado en la parte inferior de la tardis para arriba el cuerpo de la tardis. Sujete a lo LED que se encuentra en la tapa. También se debe colocar un peso dentro de la tardis para estabilizar como gira.

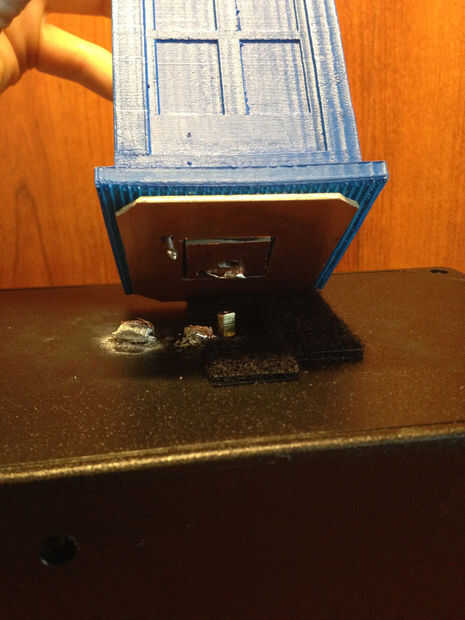

Octavo: Establecer el tardis en la parte superior del motor paso a paso que sale de la tapa de la caja negra. Asegúrese de que los dos cables que salen de la tapa de la caja son tocar el cobre en la parte inferior de la tardis y todavía se tocarán cuando gira (a un cable en la plaza grande) y uno en la pequeña plaza. Pase el cable USB a través del orificio hecho en el cuadro de asociar una extremo a la placa de arduino uno y el otro a la computadora (no necesariamente para cargar el código otra vez, sólo para alimentar el arduino).

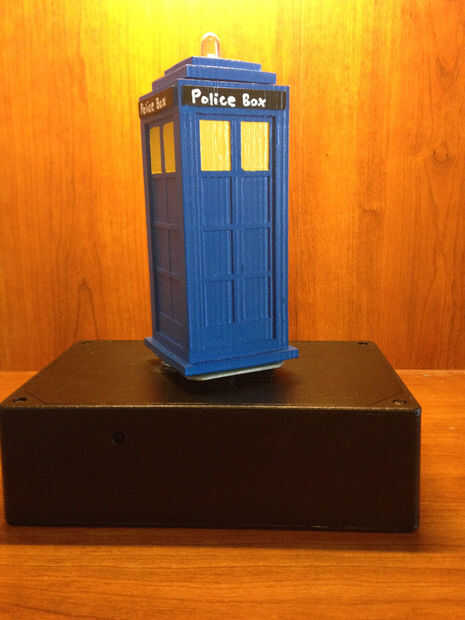

Ahora cuando presionas los botones en su ir remoto (Asegúrese de que usted está apuntando directamente en el receptor ir), el tardis debe luz y girar!
¡¡Que te diviertas!!
