Paso 11: Sombrero: interiores
Usé 12 brillantes leds blancos, 3.4V y 20mA: http://led-labs.pl/pdf/spec_bl-sf5-100w.pdf conecta los diodos en cuatro tiras. La tira es un tres diodos y un resistor de 100 (o 120) ohmios conectados en serie. Cuatro tiras se conectan en paralelo a una batería de 12v.
Los leds que utilicé tenía cuatro clavijas, sino, simplemente, dos katodes y dos ánodos. Es fácil comprobar que son que. Debe ser fácil de identificar que son en pares. Agarrar una tabla de pan y conectar tres diodos (dirección de retención) y una resistencia en una serie y aplicar el poder. Si no enciende, simplemente invierta la batería. ;)
Cortar el rollo a lo largo, esto le permitirá montar los leds más fácil. Para montar un diodo solo presionar ligeramente en la cartulina para hacer un cuatro marcas distinguibles, pero no doblar las patas. Allí, pin cuatro atajos - no un agujeros redondos, solo un agujeros estrechos, como pernos son delgados. También, si son justos como de largo que se apretón los pernos pero no más que eso, el cartón debe tener los diodos por sí mismo con firmeza. He puesto diodos en cuatro columnas de tres diodos - que resultan ser las tiras y hace poniendo el interior apenas un poco más fácil. Cuando usted tiene los diodos montados, es tiempo para soldar.
Corte suficiente pices de delgado cable soldar togther de diodos en serie; Asegúrese de que son las longitudes apropiadas, dejar un margen pequeño. Soldar una resistencia a cada tira. Además, me he comprado un controlador para tiras led rgb: http://led-labs.pl/pdf/HN-RGB01.pdf necesitaba sólo un color, por lo que conecté todos los diodos como un color. Diodos tomar energía de la controladora, así que tuvo que les de la soldadura No quería cortar el controler aunque, por lo obtuve un conclusión adicional que lo llevó del controlador led cable soldar diodos con cables cortos para el final. La dirección de la mente.

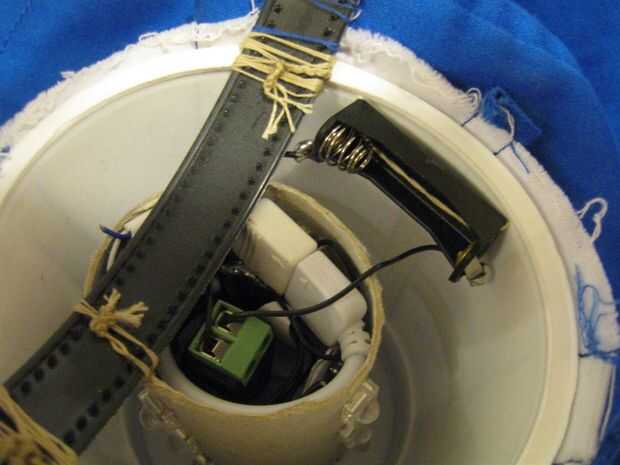

Controlador toma energía de la batería, pero tiene una ranura para un conector de alimentación. Tengo tal gato y había soldado a una toma sola batería para baterías de 12v un poco. He podido cinta cartón rollo atrás y apriete el controlador interior, dejando el receptor IR sobresaliendo de la parte superior lateral y la potencia del enchufe con la toma de la batería de la parte inferior.
