Paso 2: Diagrama del circuito

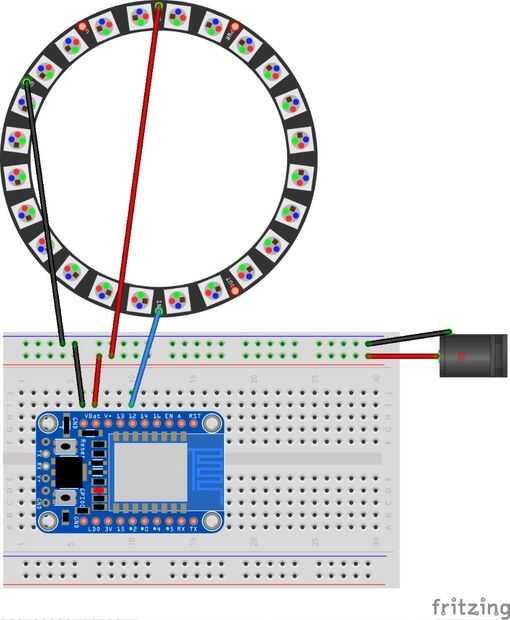

Es hora de construir su circuito. Por suerte, esta parte no es demasiado difícil. Por favor, consulte los siguientes pasos así como el diagrama de Fritzing en las fotos.
1. soldar todos los pines en tarjeta ESP8266 HUZZAH siguiendo gran ESP8266 tutorial de Adafruit (encontrado aquí). El tutorial de Adafruit incluye información sobre cómo soldar la Junta, los diversos pinouts y como se prueba con el IDE de Arduino.
2. una vez terminado de soldar a la placa ESP8266 insertarlo en tu protoboard tamaño medio dondequiera que usted tenga gusto.
3. soldadura de positivo (+) y los cables de tierra (-) a los terminales positivos y negativos de su Panel montaje DC 2.1mm barril jack. Inserte los cables en cualquiera de los rieles positivos y negativos encontrados ambos lados de la placa. Estas conexiones potencia ambos carriles cuando los 5V, 2A fuente de alimentación está enchufado.
4. con los cables, conecte VBAT en tu tabla de ESP8266 para el carril positivo y GND en el riel de negativo/tierra.
Nota: Para la siguiente soldadura NeoPixel, coloque los cables por la parte delantera del anillo NeoPixel y soldar entre sí en la parte posterior. Esto es porque los LED son muy juntas y se dañan fácilmente por soldadura.
5. Asimismo, la soldadura de alambre en los orificios PWR y G en el anillo de NeoPixel e Inserte los otros extremos de los rieles mismos positivos y negativos en el protoboard. Tenga en cuenta que hay dos PWR y dos agujeros de la tierra, y tampoco está bien utilizar para este proyecto.
6. por último, soldar un alambre en el orificio de entrada en su anillo de NeoPixel e inserte este hilo en uno de los pines libres en el ESP8266. Para este tutorial escogí Pin 12.
Importante: Insertar los cables ahora es sólo para propósitos de prueba. Después de construir nuestra caja, tendremos que poner todas nuestras piezas en antes de que inserte los cables en la placa.
