Paso 8: Creando el cuadro de
Ahora tenemos nuestro circuito, nuestro código y nuestras cuentas de toda configuración. Vamos a crear el cuadro de proyecto!
Usted tendrá acceso a algunas herramientas de tienda bastante avanzado, así que busque localmente. He creado un cubo 4.25" ya que he decidido establecer mi protoboard 3.25" mitad horizontalmente dentro de la caja. Si decides ir vertical, estoy seguro que usted puede obtener una forma mucho más apretado, más pequeño cubo.

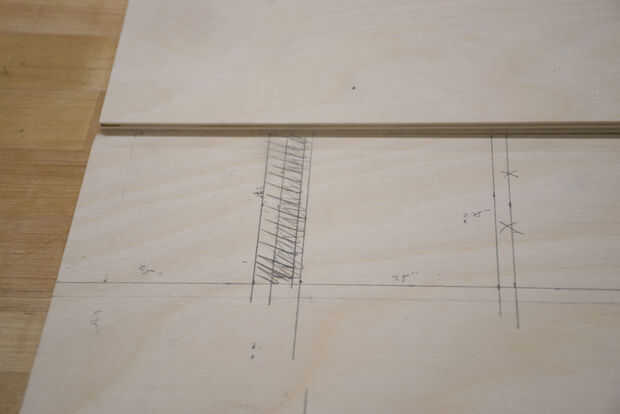

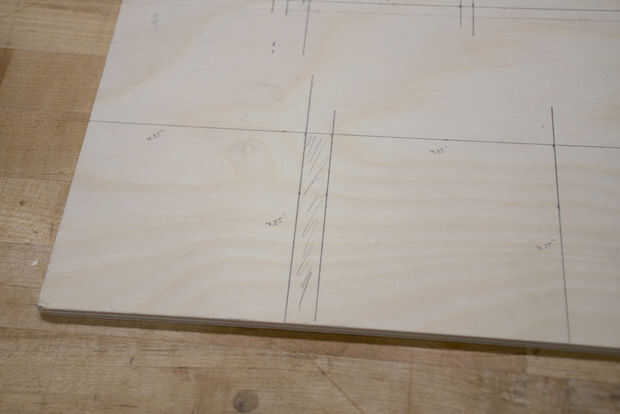

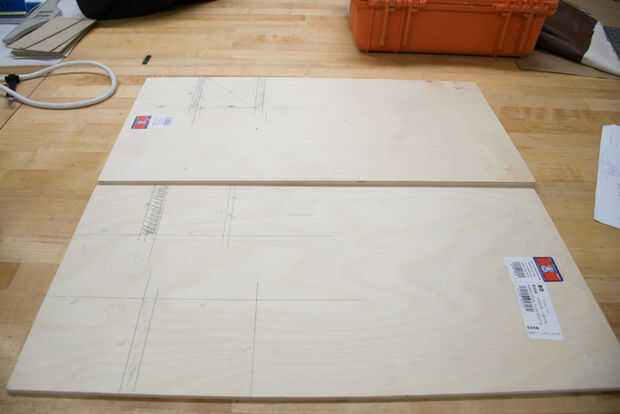

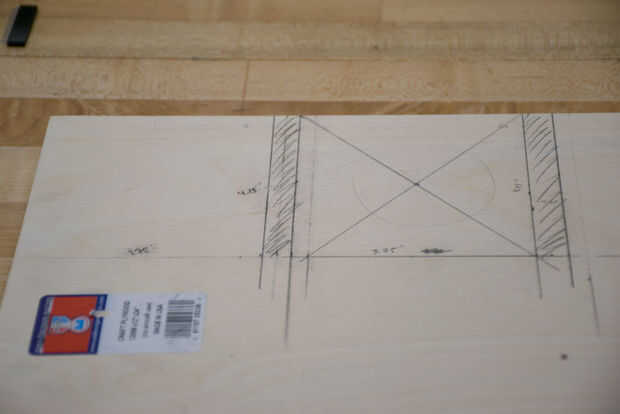

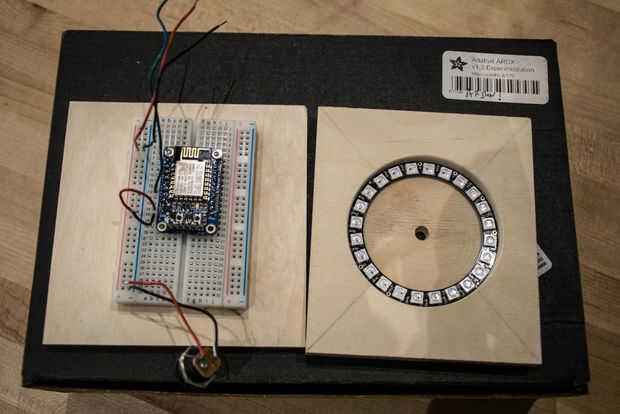

Comencé por medir mi frente y espalda, parte superior e inferior y dimensiones de pared lateral. Elegí 0.5" madera contrachapada para la parte delantera y trasera, como estas piezas tuvieron que ser perforados en insertar el NeoPixel anillo y 5V conector de barril, respectivamente. La parte superior e inferior, así como los laterales, fueron cortados de madera contrachapada de 0,25". No dude en usar cualquier madera que desee!

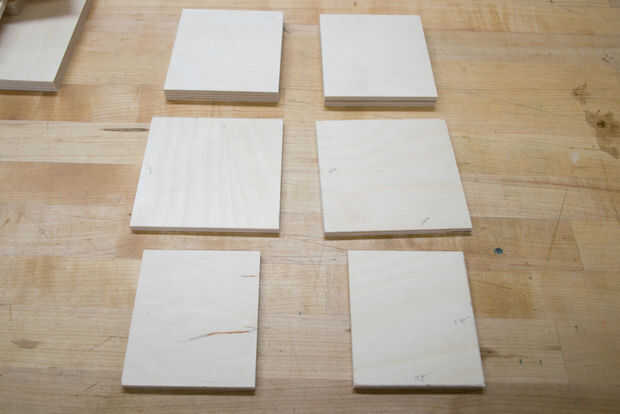

Mis dimensiones finales terminaron siendo:
Delantera y posterior: 3,75" x 4.25" x 0.5" de grosor amplio alto
Parte superior e inferior: 4.25" alto x 4.25" ancho x 0,25" de espesor
Pieza de registro tapa (no ilustrado): 3,75" largo x 3.25" de ancho x 0,25" de espesor
Paredes laterales: 3,75" alto x 3.25" de ancho x 0,25" de espesor

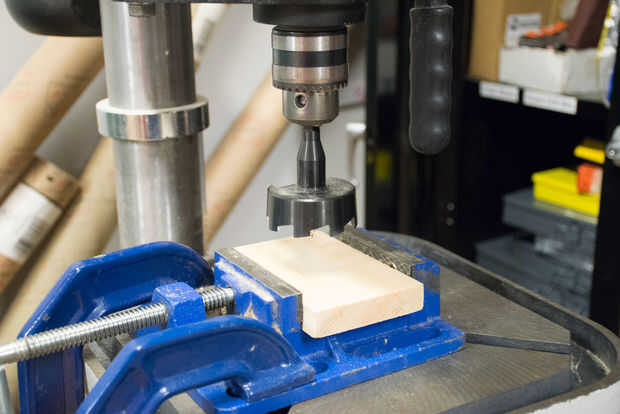

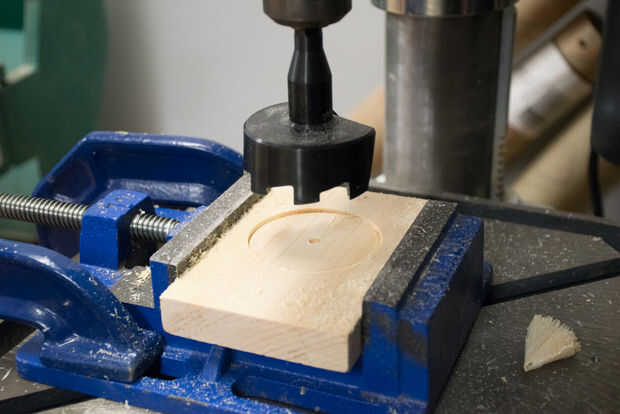

A continuación, he utilizado un taladro de tipo Forstner 65mm broca y perforar hasta una profundidad de ~ 10mm (lo siento por el interruptor en unidades de dimensiones, pero es más fácil de medir que x / 64ths de pulgada). Este bit también tiene una punta que crea un agujero en el centro del anillo. Este agujero es muy importante, ya que correremos nuestros cables a través de él más adelante.
Nota: Usted puede requerir algunos lijado del interior de la depresión con el fin de conseguir el anillo de ajuste correctamente.
Luego cortar un círculo de 65 mm de 1/16" claro hoja de acrílico para actuar como una pieza de la cubierta para sentarse sobre el anillo.
Luego perforé un orificio de 15/32" en la pieza posterior de la caja. Esto permite una buena fricción para conectar al jack de barril en.
Nota: La profundidad del agujero 10mm me permitió a ambos el NeoPixel la inserción del anillo así como un pedazo de cubierta de acrílico sobre el anillo y que sentarse a ras la superficie frontal.

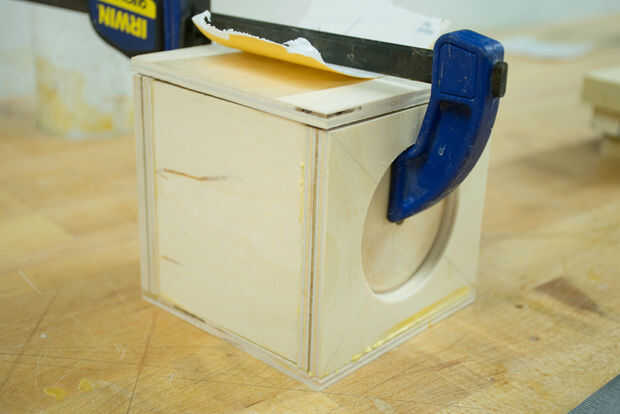

Luego, comencé a pegar el cuadro. Usé pegamento de madera y pinzas para unir todas las partes excepción la parte superior. La parte superior y la pieza de registro estaban pegados por separado. La pieza de registro permite la tapa para colocar encima de la caja sin deslizamiento.

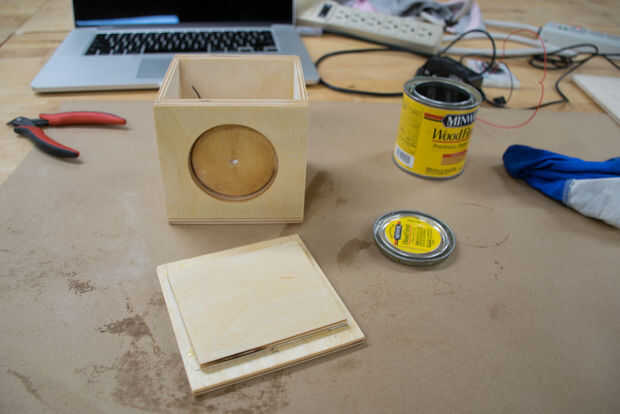

Después de permitir que el pegamento se seque durante la noche, lija en todos los lados y mancha para añadir color a la madera contrachapada. Puede aplicarse la mancha suavemente con un trapo.
