Tarjeta de audio externa USB con interfaz óptico S/PDIF POF (2 / 8 paso)

Paso 2:

Están disponibles como descargar también los archivos de Eagle. Usted es libre de usar para sus diseños y pedidos de PCB. El tamaño del PCB es casi exactamente euros media pensión. De esta manera usted puede pedir dos PCB-s a la vez.

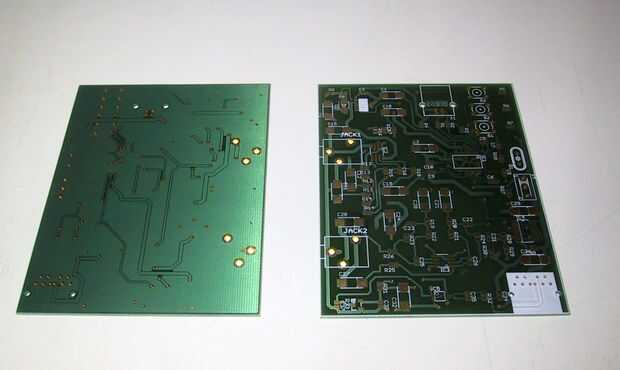

Las placas fueron producidas por la Olimex. http://www.olimex.com/ - ambos PCB-s con capas dobles de metal cara costo ~ 50 USD y la calidad es muy buena. (Corte de disco abrasivo recomendado).

La lista de componentes (BOM) se puede extraer de la base de datos de águila.

El PCB – s están diseñadas para dispositivos SMD. En internet se puede aprender cómo soldar este tipo de dispositivos. En el instructables.com también existen un montón de instructables explicando esto.  Incluso para los técnicos experimentados será un desafío para la soldadura de algunos de estos dispositivos, ya que tienen velocidad muy pequeñas patillas. Se aprecia en las fotos, que en la PCB de uno he puesto a través de condensadores de agujero. Si no puede encontrar el SMD más, también puede utilizar este enfoque. Otra sugerencia – hace años se recomienda que las fichas deben soldarse última en PCB para evitar sus daños. Frente a esto, le asesorará para soldar primero el chip codec y después de que los dispositivos de periferia. De esta manera el libre acceso a todos los pines del chip por el soldador no se disturba. Por supuesto deben considerarse todos los requisitos de soldaduras sobre las reglas de la ESD.
