Tarjeta de audio externa USB con interfaz óptico S/PDIF POF (8 / 8 paso)

Paso 8:

Finalmente dos tableros completamente montados fueron conectados juntos a través de cable POF ~ 20m.

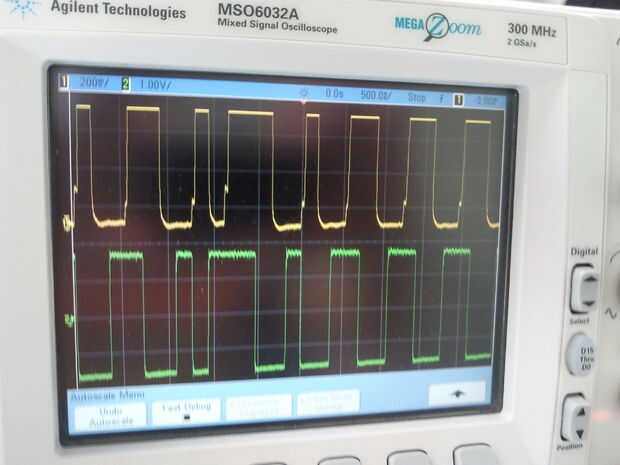

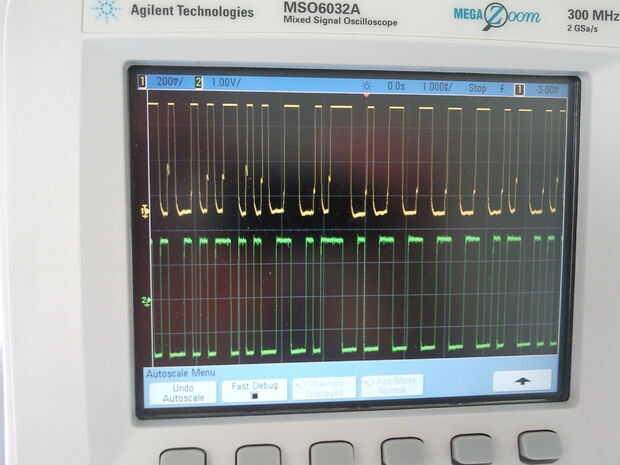

El alcance de la onda de POF S/PDIF muestran la forma de señal en el pin de PCM2906 SPDIF duda (el rastro verde) y la señal en el otput del comparador óptico receptor de (estruendo de PCM2906 - segunda junta).

El único ajuste necesario en diferentes longitudes de cable POF es la tensión umbral del comparador POF receptor de. Que este umbral fino ajusta un osciloscopio es necesario.

Por supuesto puede utilizarse también otro tipo de opamps para el receptor óptico - recomiendo usar OPAMPS entrada JFET (tienen baja capacitancia de entrada) con PN alto (más de 100MHz) y SR. alta Si solo OPAMP usado, debe cambiarse el esquema y PCB y comparador rápido adicional hay que añadir.
