Paso 4: Armar la tarjeta

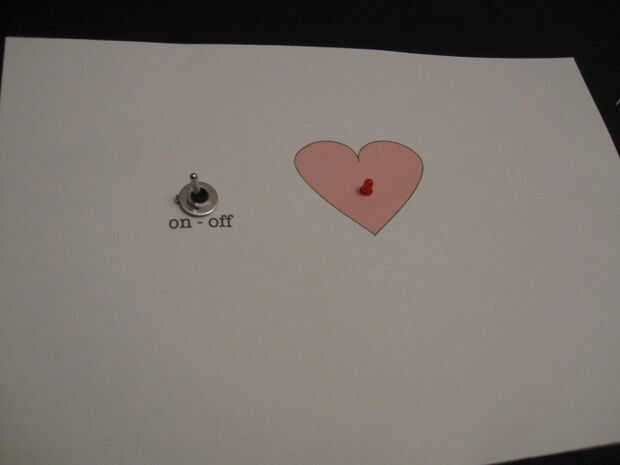

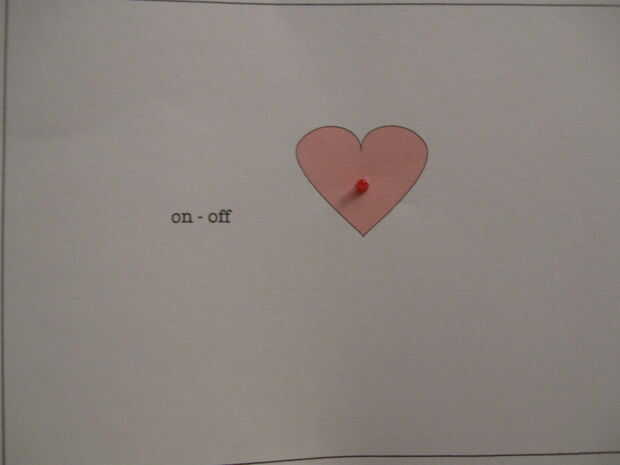

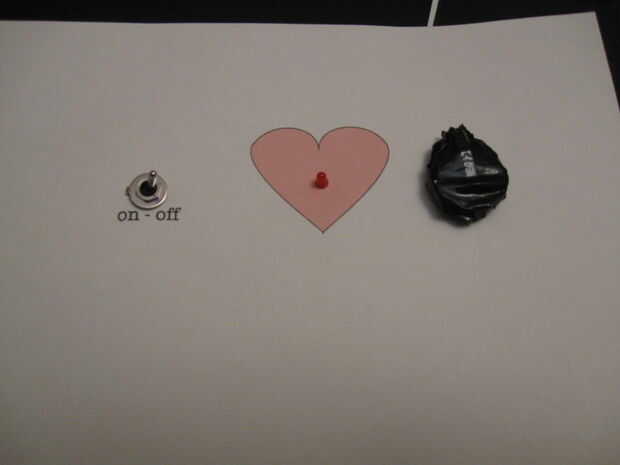

Primero corta todo lo que necesita para cortar. Está bien para empujar los agujeros en el papel con los cables de los LED y el transistor, pero podría distorsionar el papel. Ahora sus 3 partes principales y fijar el papel con un poco de pegamento (también curva los LEDS). Mi interruptor tenía una arandela y una tuerca, así que los usé para fijarla en el papel (que trabajó brillantemente). Como pones en cada componente sugiero etiquetar cada cable y terminal así que ya sabéis lo que pasa donde (también tienen su esquema de listo). Ahora puede comenzar a cableado cosas juntos tenga cuidado de no estropear ninguna de la conexión, especialmente los en el LED y el transistor (a menos que quieras comprar un transistor nuevo y LED).

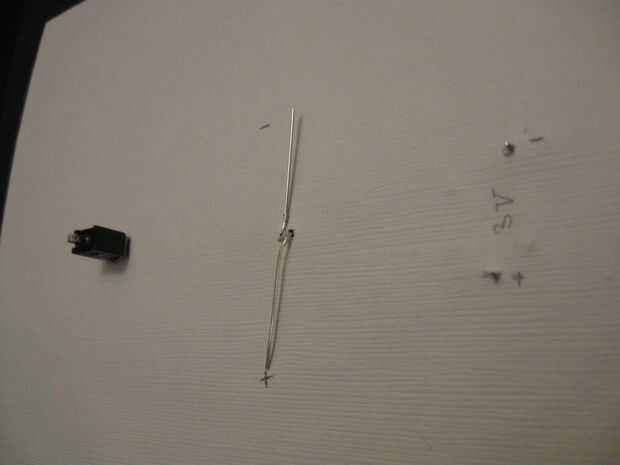

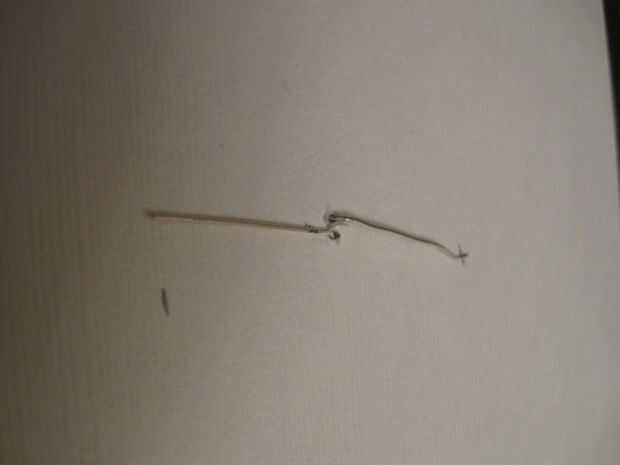

Sugerencia: realmente poner cada parte en y dibujó mis conexiones con un lápiz en la parte posterior del papel, así que sabía lo que tenía que estar conectado donde (esto no tiene que ser super aseado, porque vamos a cubrir la parte de atrás).

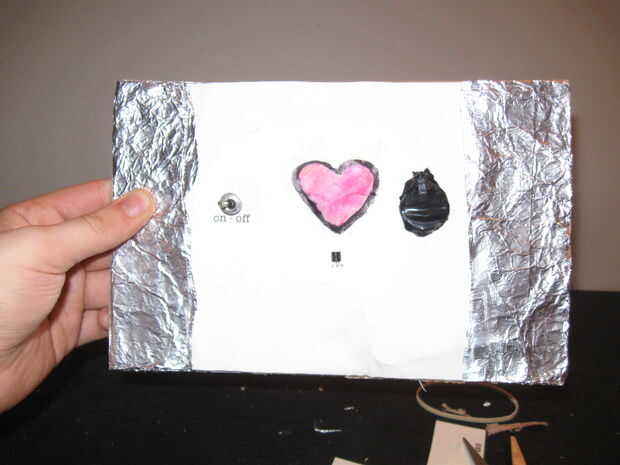

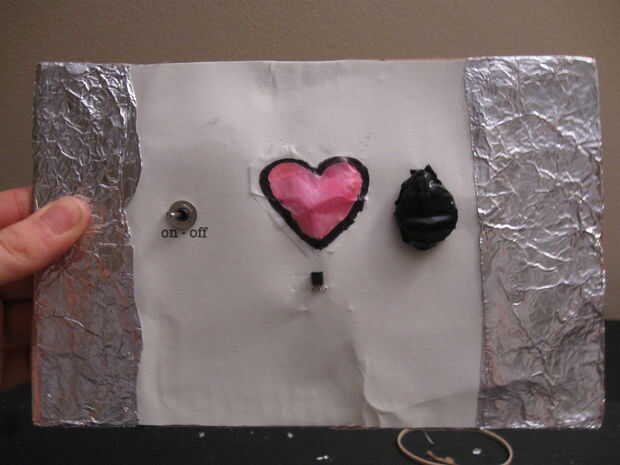

Suelde el juntos usando cable cuando sea necesario. Esto puede ser complicado, asegúrese de hacer conexiones lisas y cortar los cables extras. Deje los cables de la dos sonda desconectado en un extremo (Asegúrese de que uno puede alcanzar el lado izquierdo de la tarjeta y el otro el lado derecho de la tarjeta). Ahora toma su papel de aluminio y envolver alrededor de la tarjeta. Usted va a necesitar tratar sobre el aluminio de la soldadura (Si utilizas papel de cobre no hay ningún tema aquí), que es imposible de Relincho. Sin embargo, he encontrado que si usted calienta la hoja bastante voluntad finalmente aceptar la soldadura un poco. Utilice cinta eléctrica para garantizar esto de la soldadura de conexión un poco mejor y poner más papel alrededor de él (puede pegar la lámina hasta el papel y a sí mismo.
¡ YAY! Conseguimos la electrónica conectada. Asegúrese de que funciona.
Ahora vas a tener que hacer cualquier decoración de la tarjeta que quieras hacer (usted puede también demorar esto para después del paso de refuerzo).
