Paso 3: Plan del circuito Chibitronics

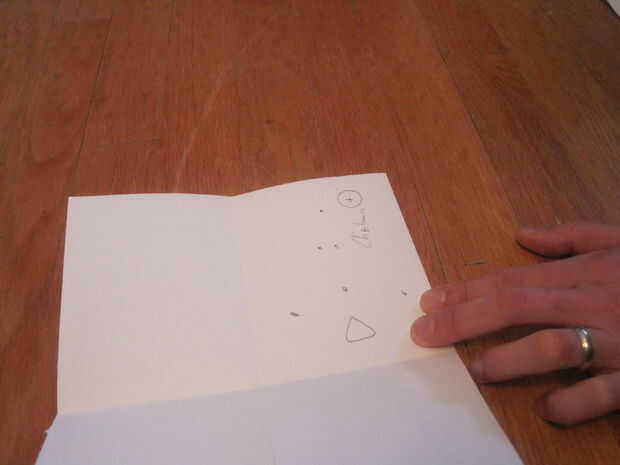

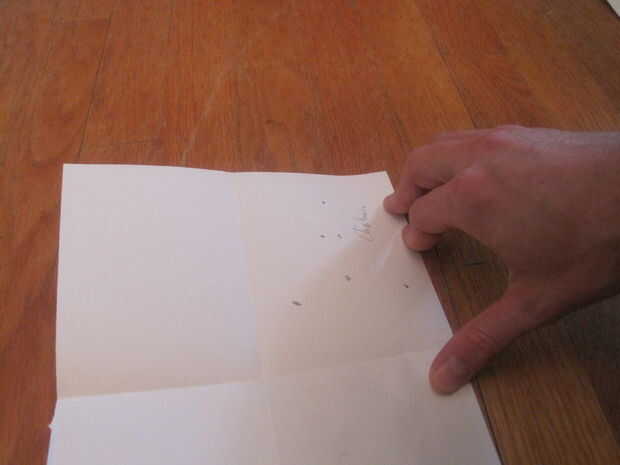

El siguiente paso es planificar el circuito Chibitronics. Iniciar mediante la transferencia de la posición de los elementos "luz" (en este caso adornos de nuestro árbol) desde el diseño previamente esbozado en la parte de la página que contendrá el circuito Chibitronics.
A continuación, determinar la colocación de la batería. Para ello, doblar una esquina de su papel sobre la batería de botón 3V. Asegúrese de que se doble lo suficiente para cubrir la batería entera, pero no mucho más. Una vez que su plegado de esquina, coloque la batería cerca de 1/4 pulgada desde el pliegue y trace una línea alrededor de la batería para que sepas dónde terminar el circuito.
Asegúrese de tener en cuenta la polaridad. Marcar el interior de la colocación de la batería con un "+" para que usted Recuerde colocar la batería "lado positivo". Coloque la batería boca abajo resultará en el LED no enciende.
Si utilizas una etiqueta de efectos, asegúrese de crear un espacio para antes de colocar a cualquier cinta de cobre, ya que tendrá un impacto cómo se diseña el resto del circuito. Se recomienda colocar la pegatina efecto cerca de la batería. Asegúrese de marcar cada esquina de la etiqueta de efectos correctamente como hace dibujando el circuito restante más desafiante. Si no está familiarizado con cómo funcionan las etiquetas engomadas de efectos, por favor familiarizarse con el uso correcto visitando el los tutoriales en el sitio web Chibitronics.
Si utilizas una etiqueta de efectos o sensor, empezar marcando el camino de la batería, a los efectos etiqueta engomada o de sensor. El cableado desde los sensores y los efectos adhesivos y es fundamental, así que asegúrese de que compruebe y verifique su trabajo antes de colocar el resto del circuito.
Una vez que tengas la batería y LED (y etiqueta engomada de efectos si se aplica) colocaciones usted puede diseñar el resto de su circuito. Recuerde que la cinta conductora de Chibitronics es ⅛ de una pulgada (3mm) de espesor y que desea deje ⅛ pulgada (3mm) entre la parte positiva y negativa de su circuito.
Ligeramente con un lápiz, marcar el camino para "dentro" del circuito. Ayuda a iniciar en la batería y trabajar hacia el LED más cercano al más lejano. Puede requerir algún ensayo y error para encontrar un camino para su circuito que tendrá en cuenta para todos de su LED. A continuación Marque la ruta "exterior". Una vez más, a partir de la batería, marca el camino para el "afuera" del circuito.
