Tarjeta de felicitación musical (15 / 17 paso)

Paso 15: El PIC10F seis procesador - V3

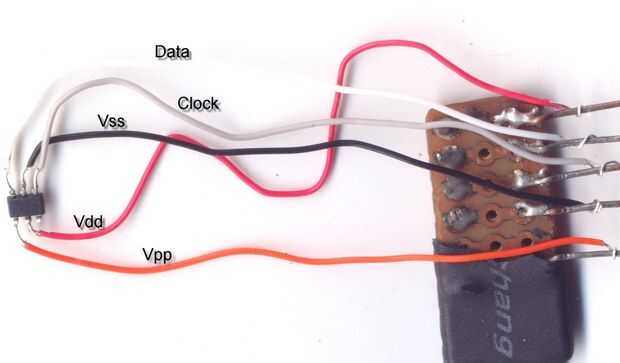

Esa cifra muestra la versión 3 de mis intentos de conectar un procesador de serie 10F2XX de microchip. Yo he soldado los cables directamente a los pines del procesador, sin una placa de circuito. Esto puede ser hecho, siempre que use una lupa cuando lo haces y utilizas un soldador con una punta tan pequeño como la articulación que está intentando hacer.

Los alambres están en una especie de código de color. El negro es tierra o cero ferrocarril voltios, que Microchip llama VSS. roja es positiva + 5 volts, o el carril de la fuente, que Microchip llama Vdd. Orange es el voltaje de programación, y el blanco y el gris llevan los datos y reloj para programación respectivamente.

El cable blanco es GP0, y el cable gris es GP1. No se utiliza la conexión de la GP2 del micro, y tan no se suelda. GP1 y GP2 conectan el zumbador piezo después de que se haya programado.

Puesto que el PIC va a ser, en la mayoría de los casos, una vez programado y conectado a su circuito, me parece que conecta con las señales de programación de esta manera es lo suficientemente rápido. Si usted está tratando de programar varias veces, por ejemplo en el desarrollo de una melodía, sería mejor soldar a un socket para aceptar conexiones de su circuito de programación.
