Paso 4: Para soldar los componentes electrónicos
Antes de soldar, las patas de lo ATtiny estuvieron dobladas planos para hacerla más superficial por lo que cabe dentro de la tarjeta. Un pequeño agujero también fue perforado a través de la palanca del interruptor para que un hilo se podría unir a él más adelante para hacer el mecanismo de conmutación (ver paso siguiente para los detalles).

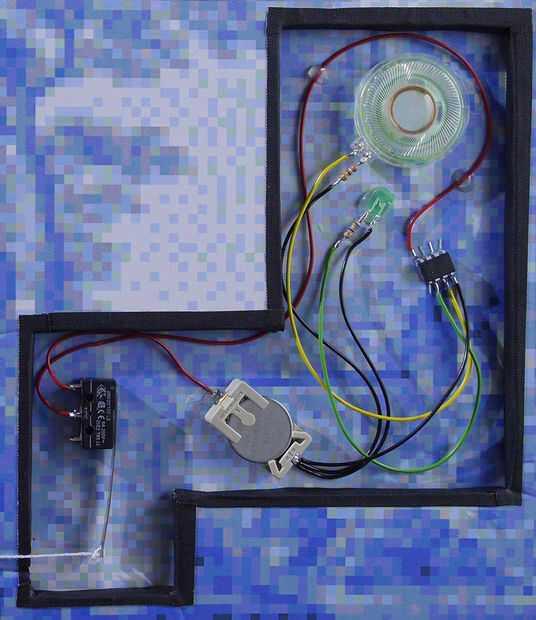

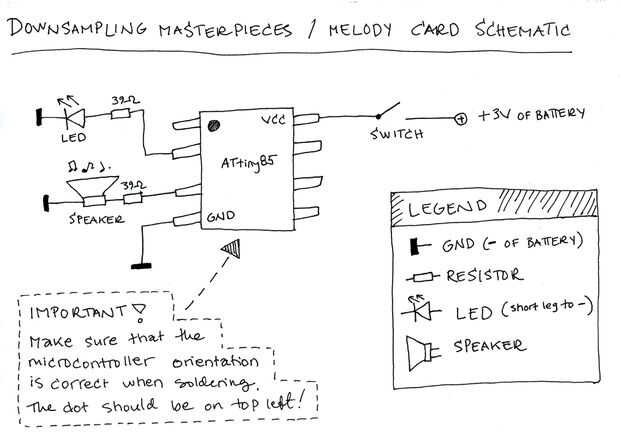

La electrónica fueron soldada según el esquema anterior, que sigue el pin ATtiny85 en los bocetos de Arduino conectados a este tutorial. Si utiliza un código diferente, compruebe los pernos ATtiny, por ejemplo desde aquí. Algunas cosas que prestamos especial atención a:

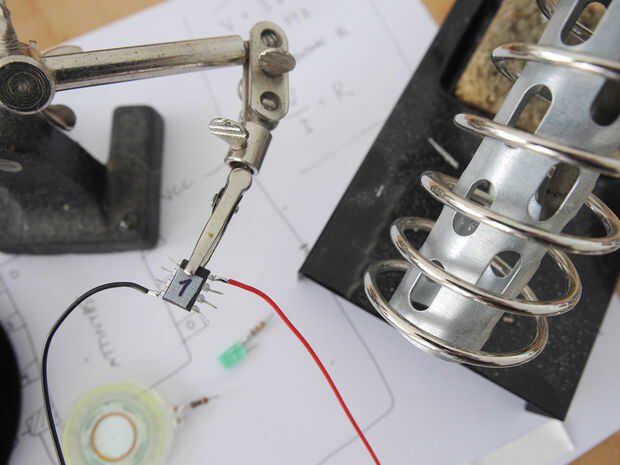

- Utilizar un soporte de soldado para mantener piezas todavía mientras se suelda. También, si usas un altavoz normal, tiene un imán en el interior, por lo que se puede saltar en el soldador si no en su lugar.
- Asegúrese absolutamente que la orientación de lo ATtiny es correcto al soldar - el pequeño punto debe estar en la esquina superior izquierda.
- Sólo para estar seguro, no mantenga el soldador extensivamente sobre el ATtiny pins - este se calienta el chip.
- Compruebe las conexiones del interruptor antes de soldar - el interruptor debe conducir la electricidad cuando se empuja la palanca hacia abajo (posición ON).
- Cortar los cables de una longitud que se adapte al tamaño de su tarjeta y el compartimiento de la electrónica - todos los cables deben caber dentro para que la tarjeta se puede cerrar completamente.
- Fije la batería sólo después de haber soldado todas las conexiones y comprobado que son correctos.
- Si usted tiene la batería conectada pero la electrónica no ha sido pegada a la tarjeta sin embargo, asegúrese de no hacer un corto circuito u otras conexiones no deseadas con los cables sueltos y piezas.
