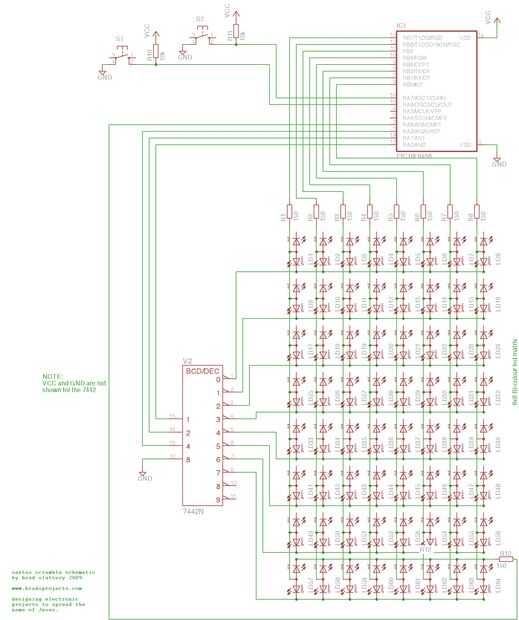

Paso 6: Estudiar el esquema.
Es muy probable que algunos de los componentes que va a utilizar no coincidirá con mis componentes exactamente (por ejemplo la matriz de led y pulsadores) así que es importante que usted estudie el diagrama esquemático y de largo como usted alambre juntos tuyo por consiguiente, usted será muy bien!
Aquí es un enlace directo al tamaño completo original PDF:

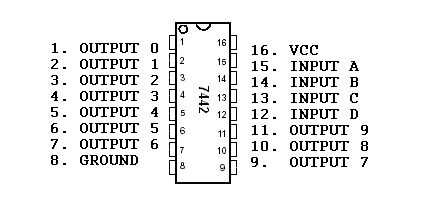

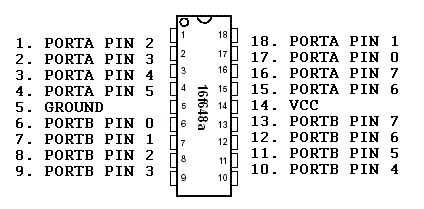

También he incluido las conexiones del microcontrolador pic16f648a y el decodificador 7442 IC.
Energía es proporcionada por dos pilas CR2032 conectadas en serie (es decir el - ve de una batería es conectada a los + ve del segundo así proveerle 6volts para alimentar el circuito. Este 6volts conecta a las conexiones GND y VCC, indicadas en el esquema previsto.
