Paso 7: Completar el circuito con cable de esmalte.
El alambre revestido de esmalte viene en muchos idiomas, pero yo prefiero usar alambre grueso esmalte de .25mm. Esto se puede comprar en carretes pequeños en la mayoría de tiendas de electrónica o en línea.
A pesar de que el cable parece no está cubierta (aislamiento) que realmente es - con un barniz muy fino por lo que es bien para los cables se toquen (es decir, que no corta uno al otro.) Antes de que usted puede soldar los cables en aunque - primero debe tira los extremos. La forma más sencilla de hacerlo es poner una gota de estaño en el soldador y luego coloque el extremo del alambre en el blob fundido, este se derrite frente a la punta del alambre de esmalte que le dará un 'pelado' final listo para ser soldado a la Junta.

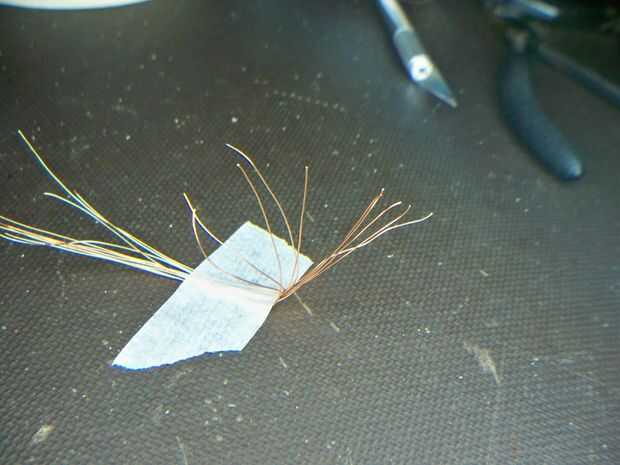

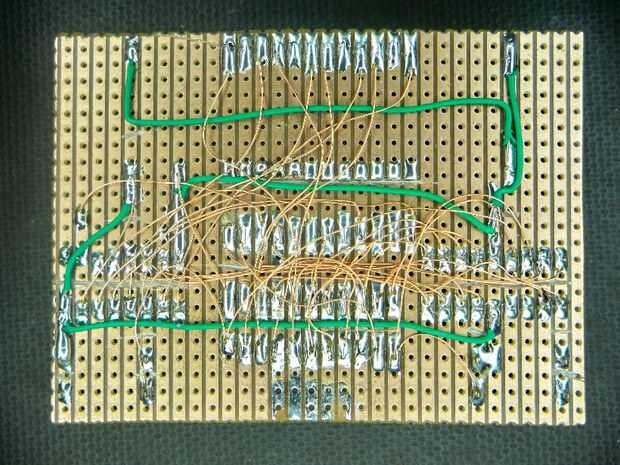

La primera foto muestra filamentos de alambre listo ser 'despojado' la segunda foto muestra esos mismos cables los extremos quitados de esmalte. La tercera foto muestra el tablero completo. Con todas las conexiones.
Usted también notará que he usado alambre más grueso con aislamiento verde. Estas son las conexiones de alimentación.
Aquí está una descripción de los cinco alambres verdes:
-1 batería + ve a la 2 º batería - ve
batería - 1 º - ve a microcontrolador GND y GND 7442
-2ª batería + ve a microcontrolador VCC y VCC 7442
