Paso 5: Circuito de Audio
El audio es conducido por el canal PWM corriendo fuera del reloj a 8MHz en el modo de "fase correcta" (arriba y abajo) que tiene 512 relojes por ciclo.
Esto significa que la tasa de muestra efectiva es de 15.625 Khz que es lo suficientemente cerca de la frecuencia de muestreo del archivo de audio de 16Khz.

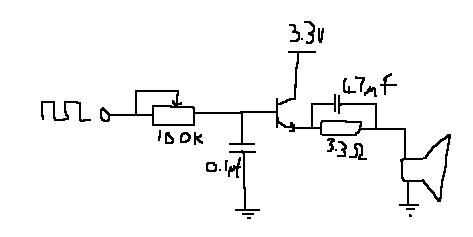

El resistor y el condensador antes del transistor son un filtro de paso bajo. El bote ajusta la respuesta. El valor de 100K es porque esto es todo lo que pude encontrar!
El transistor funciona muy ineficientemente en una configuración de seguidor de emisor.
El resistor/capacitor después de que el transistor está en la esperanza vana de la supresión de transitorios. No sé si funciona como está previsto. La tarjeta funciona así que estoy contento...
