Tarjeta de Navidad hackeable y ornamento (1 / 6 paso)

Paso 1: Hardware - ATtiny13A

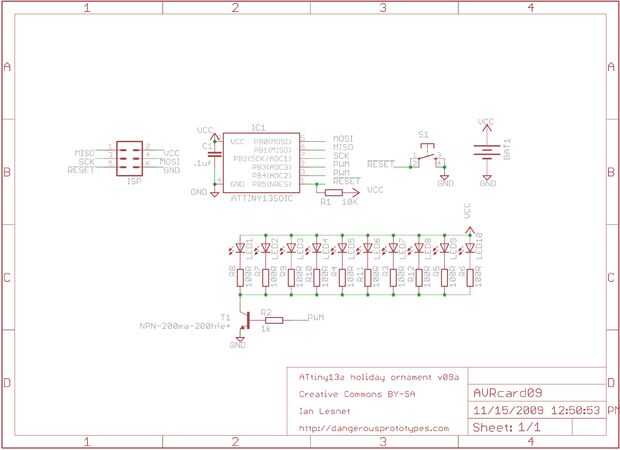

El esquema y PCB se hicieron con la versión gratuita de Cadsoft Eagle. Descargar los últimos archivos de diseño y firmware del proyecto página de Google Code.

AVR ATTINY-13A

Un pequeño ATMEL microcontrolador ATtiny13A (IC1) es el cerebro del circuito. Uno de los pines (PWM) parpadea las luces, la mayoría de los otros pines se utiliza para la programación y poder. Se pueden obtener efectos similares con componentes discretos o con un Temporizador 555 , pero nuestra meta es conocer una nueva familia de microcontroladores y hacer algo fácil de hackear.

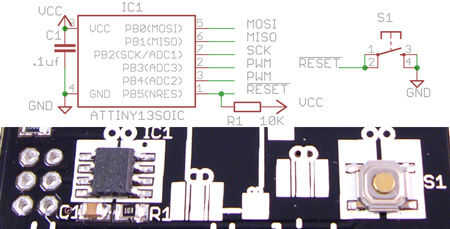

El ATtiny necesita una 10K resistencia de pull-up (R1) para mantener el pin de reset alta, un mini táctil interruptor (S1) se restablece el ATtiny conectando temporalmente el pin reset a tierra. Un 0.1uF condensador (C1) desempareja el chip de la fuente de alimentación.
