Paso 3: Hardware - árbol LEDs
LEDs de árbol

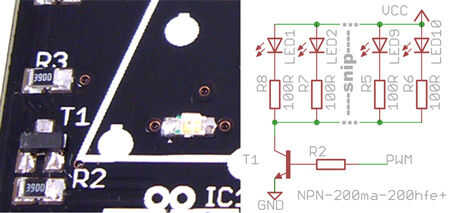

Nuestras árbol de Navidad pequeño, abrir y cerrar las luces son LEDs de montaje superficial 0805 (LED 1-10). Cada LED tiene una Resistencia limitadora de corriente (R3-12). Utilizamos resistencias de 390 ohms, de 3mA a 3volts y 8mA en 5volts durante el desarrollo. Todos los 10 LEDs utilizan juntos 30 mA con alimentación mediante la batería.
diferencial de 30mA es demasiado corriente a la fuente o el fregadero en las clavijas del ATtiny. Por el contrario, un transistor NPN (T1) cambia la conexión a tierra de los LEDs. Los transistores también requieren una resistencia de base (R2) para limitar cuanta corriente se tira desde el pin del microcontrolador.

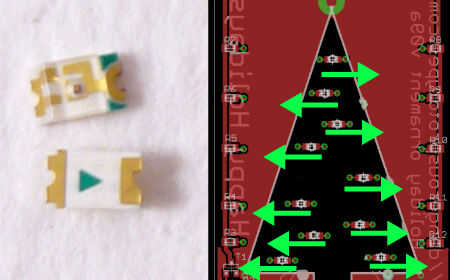

LED necesita estar conectado en la dirección correcta o no luz. Por-agujero LED suelen tener un cable más largo que indica el lado positivo de la fuente (ánodo). SMD LED tienen un borde verde y a veces una flecha en la espalda, para indicar la conexión a tierra (cátodo). Este cuadro muestra la orientación correcta para cada LED, que la conexión a tierra debe apuntar a la misma dirección que la flecha.
