Paso 4: Hardware - PCB y partslist

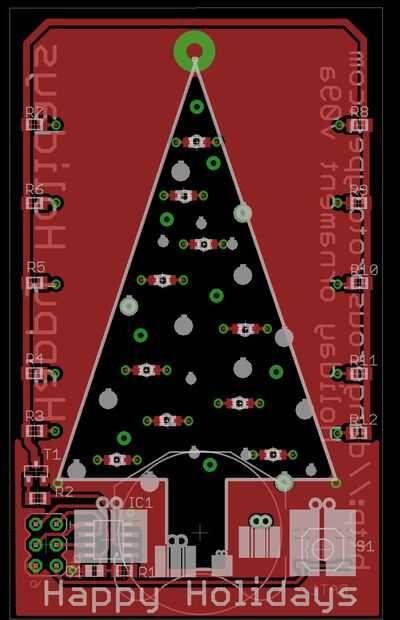

Utilizamos vias, los componentes y la pantalla de seda para crear un tema de Navidad. Este es nuestro primer intento, tal vez se a convertido en una tradición navideña que mejoramos año tras año. La placa final debe tener vias plata visible en el árbol, no los hacemos bastante grande en el prototipo. También quitamos el año, así que si no entregan a tiempo para Navidad puede utilizarse más tarde.

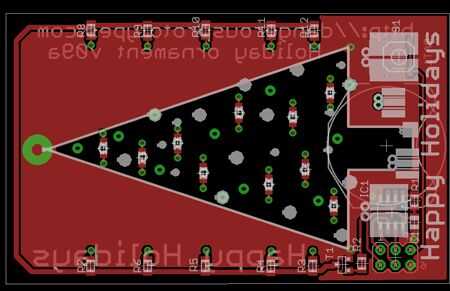

Este es un PCB de dos capas con partes de ambos lados. Comenzó en el frente, para soldar piezas grandes como el microcontrolador (IC1) e interruptor (S1), luego añadió más pasivos como resistores y condensadores. Soporte de la batería va en la parte posterior del PCB, soldado pasado por lo que la superficie de trabajo estuvo plana y estable mientras trabajamos en la parte delantera.
Si es soldar la PCB usted mismo, asegúrese de que tener pinzas con extremos puntiagudos para colocar y sujetar los componentes. También necesita flujo hacer todo flujo y cobre mecha para limpiar cualquier soldadura extra. Utilizamos Blu-Tack para sobre todo lo demás.
Partslist
Nombre | Cantidad | Valor (tamaño) |
IC1 | 1 | AVR ATtiny13A (SOIC-8) |
C1 | 1 | 0.1uf condensador (0805) |
T1 | 1 | Transistor NPN de 200ma + 100hfe + (SOT23) |
R1 | 1 | resistencia de 10.000 ohm (10 K) (0805) |
R2-R12 | 10 | resistencia 390 ohmios (390R) (0805) |
LED1-10 | 10 | LEDs, varios colores (0805) |
S1 | 1 | Interruptor mini táctil (SMD) |
MURCIÉLAGO | 1 | soporte de la batería de 20 mm (SMD) |
CÉLULA | 1 | batería de 20mm (CR-2025) |
