Paso 6: Instalación de la Junta de arranque

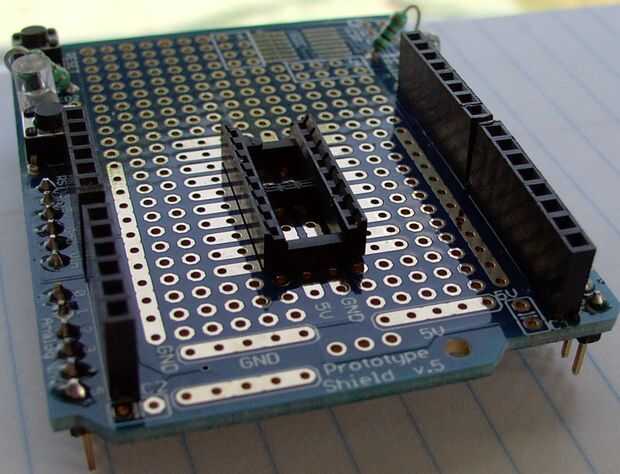

protoshield. En primer lugar, colocar y soldar el zócalo del IC.
A continuación, vamos a crear un plugin "Zócalo" de la Junta de estudios de los LC.
Este consistirá en dos filas paralelas contiguas de jefes femeninos.

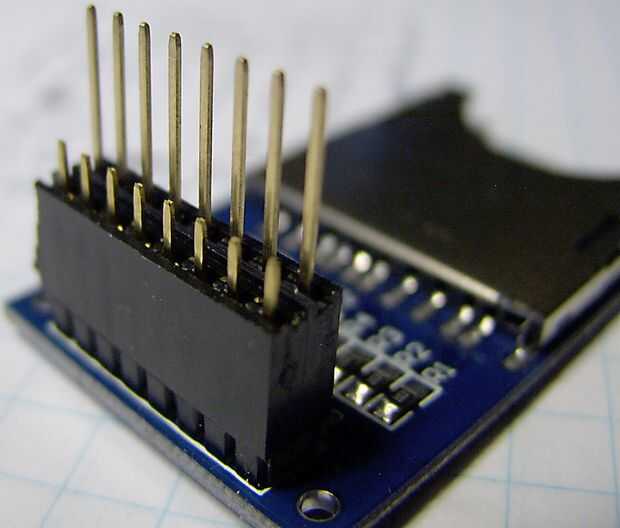

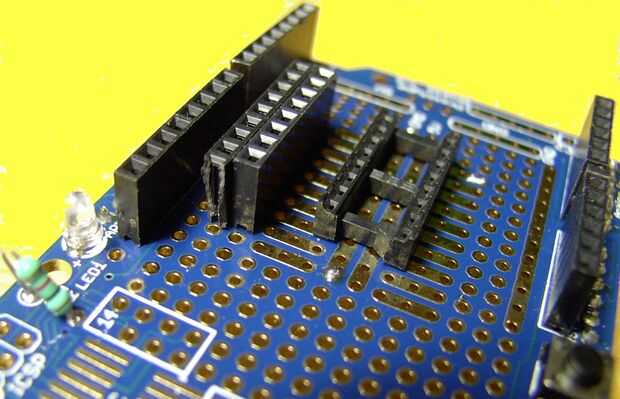

Coloque el conjunto de dos cabezales hembra 8 pines (1 estándar y 1 apilable)
encima de los pernos de la Junta de estudios de los LC. Esto ajustará la alineación y
espaciamiento. (Ver foto siguiente a la última.) Nota que la están usando el
header apilable ya que proporciona una superficie de pin más largo para unir
cables para en el lado de soldaduras de la placa. También es conveniente poder
a doblar las patas largas y conéctelos directamente a la tierra y + 5v autobuses,
según sea necesario. Si usted pone el encabezado apilable en frente o en la espalda
no importa--lo que funciona mejor para usted.

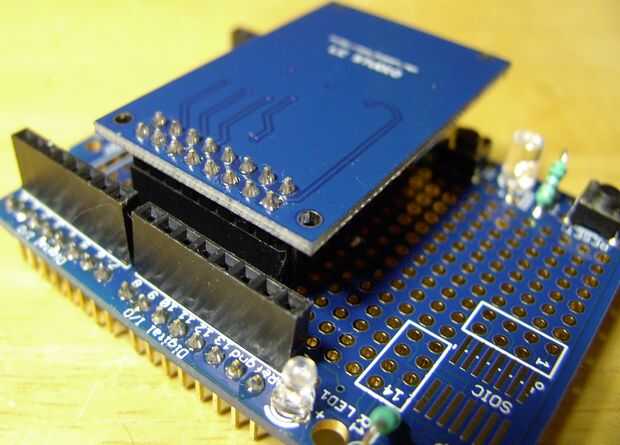

Dé vuelta la Junta de estudios de los LC y colóquela boca abajo en la
protoshield para que los pernos de la parte inferior de los encabezados de pasan por al lado de soldadura
en la posición deseada (última foto).
Vamos a conectar y soldar los pines según los diagramas de conexión
en el siguiente paso.
