Tarjeta de registro protector de Arduino DIY SD (7 / 10 paso)

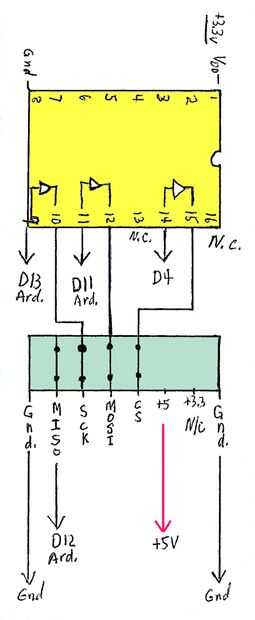

Paso 7: Conectar los pines de la placa breakout

LC tablero Arduino 4050
-------------                -------               ----------
Toma de tierra.                        [8] tierra.           Toma de tierra.
[1] 3.3v
+5v                                                  +5v
+ 3, 3V no conectado *

CS                            [15]
[14]                 D4

MOSI                        [12]
[11]                  D11

SCK                          [10]
[9]                   D13

MISO                                                 D12

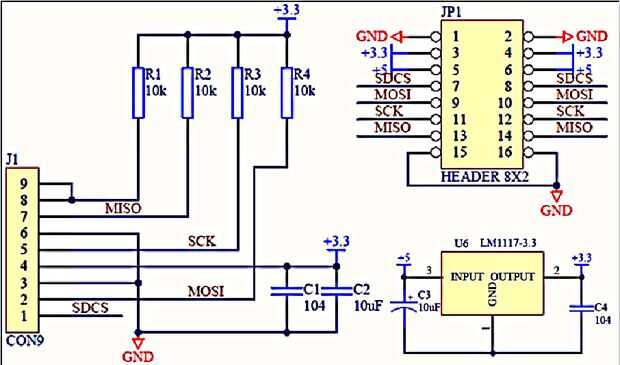

Estas son las conexiones estándar utilizadas por la mayoría de bocetos existente

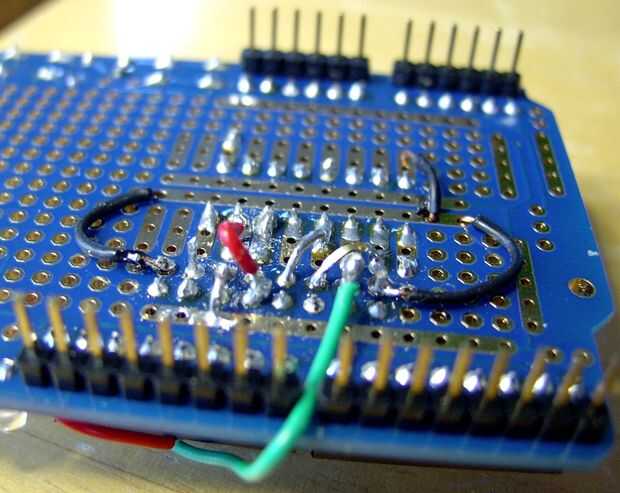

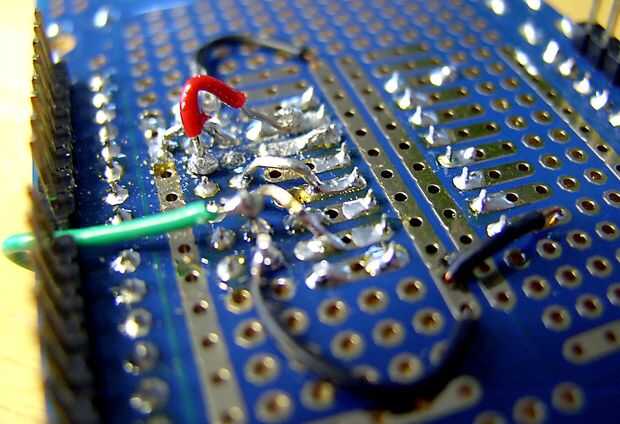

que de lectura/escritura tarjetas SD. Vamos a hacer algunos de los cables/soldadores
en la parte inferior, el lado de soldaduras de la protoboard.

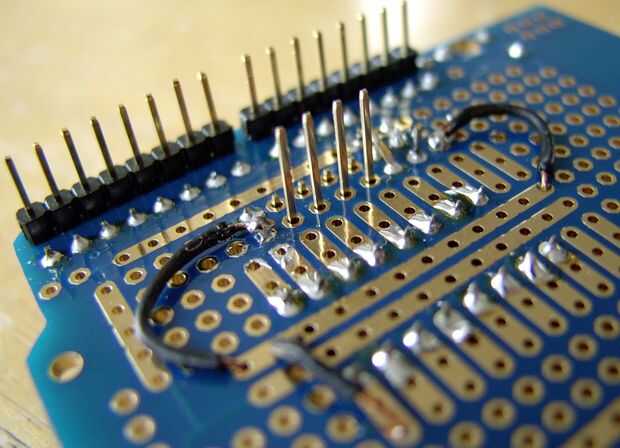

Ahora vemos por qué apilable cabeceras, con sus largos pins, son útiles.
Proporcionan agradable puntos para enganche en y los cables de soldadura.

Cuidadosamente examine los cables y la soldadura para cortos y soldadura
puentes. Particularlly comprobación de un cortocircuito entre el + 5v y tierra autobuses.
Utilizando la función de ohmios de un multímetro es útil.
