Tarjeta de registro protector de Arduino DIY SD (8 / 10 paso)

Paso 8: Conecte los componentes de

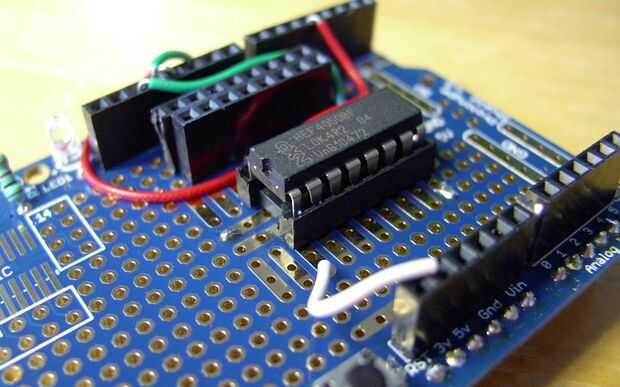

Con el cableado y la soldadura completa, cuidadosamente te enchufe en 4050
IC y el Consejo de estudios de los LC. Asegúrese de que la orientación de los 4050
es correcto.

Estamos listos para la "prueba de humo". Conecte el tablero terminado en un
Arduino, electricidad... y rezar.

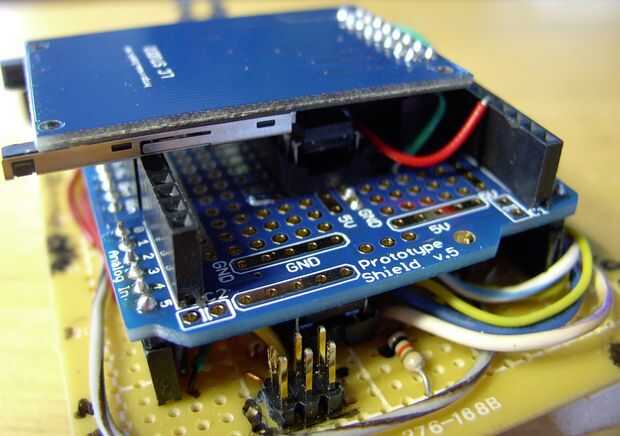

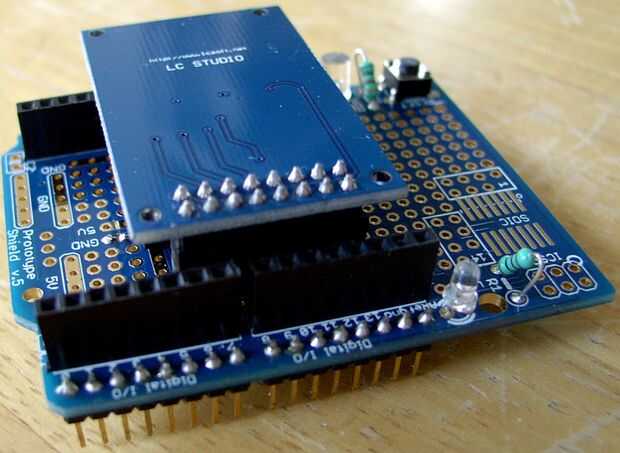

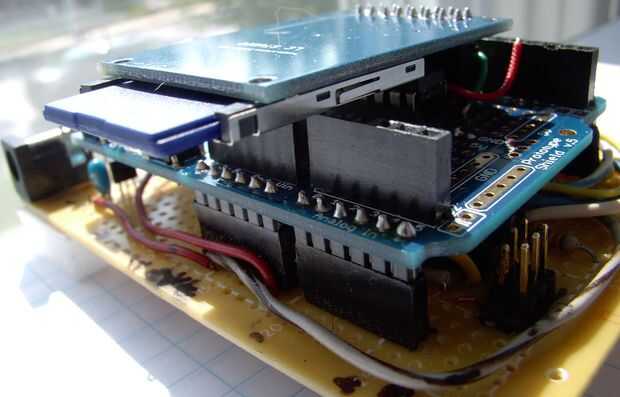

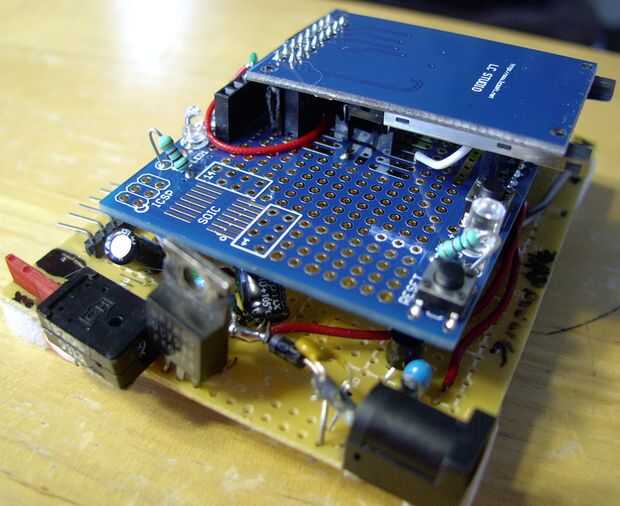

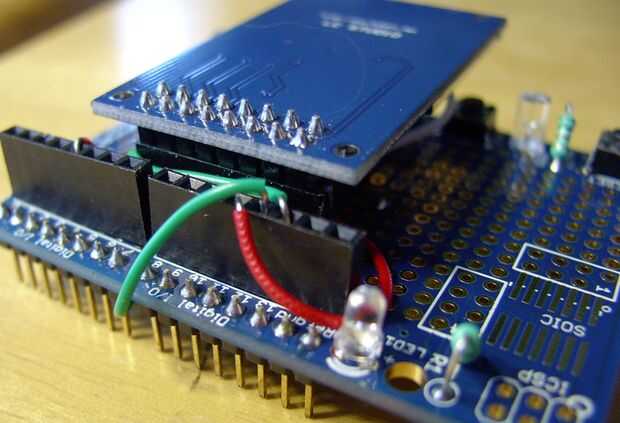

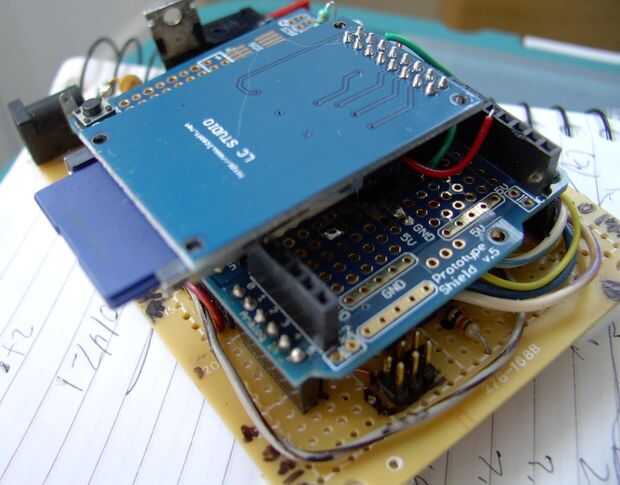

En la foto es el escudo completo, con junta de estudios de los LC, conectado a nuestro
propio () de Hackduino.

¿Sin humo? ¿No quemar nada? ¡ Excelente! Desconecte la alimentación, luego
insertar una tarjeta SD, la variedad de GB 1 o 2 "obsoleta". La nueva alta densidad
4 GB y hasta variedades puede no funcionar.
