Paso 2: Diseñar su efecto del latido del corazón
Nos basamos el circuito del latido del corazón en la plantilla de la etiqueta engomada del efecto que ha creado Chibitronics. El espacio entre las líneas donde van las etiquetas engomadas del LED es apenas 1/4" y utilizando la plantilla tiene el espacio adecuado. Las pegatinas de efecto son un poco más complicadas cuando establecen la cinta de cobre, ya que están más separados y tres esquinas.

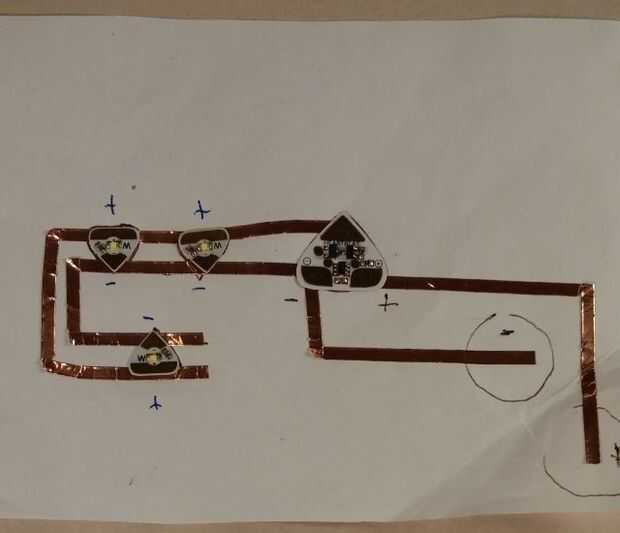

Saqué mi circuito de mano. Con la batería en el papel, utilicé un lápiz y hace un círculo donde iría la batería.
- Desde el + terminal de la batería hasta llegar a la esquina donde se dará vuelta la cinta.
- Para hacer una esquina limpia y plana, doble la cinta a la dirección deseada. Será el lado pegajoso hacia arriba.
- Ahora doblar la cinta, el lado pegajoso se Haz doblado sobre sí mismo, causando una esquina apretada, cuadrada una vez que aplane donde la cinta convierte direcciones.
- Corte la cinta a la + de la esquina de la ubicación del sensor de los sonidos.
- Continuar hasta haber cubierto todas las líneas sombreadas del circuito.

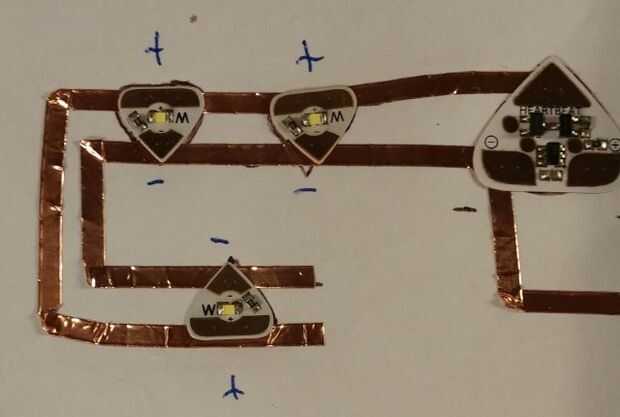

Aplicación de los adhesivos de circuito Chibitronics:
- El lado ancho del LED es el + y la punta es el - y fácil hacer bien como se etiqueta la plantilla
- Preste atención a los + y - cuando usted pone el efecto hearthbeat en la cinta de cobre
Prueba el circuito:
- Lugar - lo de la batería en las - ubicación de batería
- Plegar el papel
- Adjuntar carpeta o clip
- Deberá encenderse con un patrón de latidos del corazón
