Tarjetas de sonido PC forman un generador de señal disponible para pruebas de circuitos electrónicos. La utilidad de estos generadores de señal es limitada porque las salidas están junto y se limita a ±2V CA.
Tomando ventaja de los dos canales proporcionada por la tarjeta de sonido que este Instructable muestra un esquema que utiliza un canal para el pecado/cuadrado/triángulo forma de onda con una ganancia fija, mientras una onda cuadrada del PWM de 441 Hz en el segundo canal de salida. Esta forma de onda PWM se convierte en ±8V en promedio y sumar con el primer canal para proporcionar un desplazamiento de DC controlable por el ajuste del ciclo de trabajo.

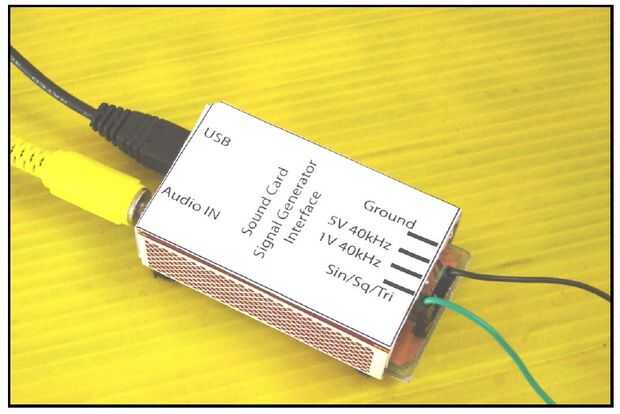

Esta interfaz de tarjeta de sonido de PC implementa un generador de señal con pecado/cuadrado/triángulo salida frecuencia variable de 50Hz a 10 kilociclos, una variable de amplitud de 0 a 5V y un desplazamiento de DC variable de +-4V.
Como un bono el MAX232, SMD/DIP, proporciona una señal de 40kHz / 100kHz puede utilizarse para las pruebas de respuesta de paso de circuitos analógicos.
Cómo se iba:
1. la Idea a un pedazo de papel garabateado.
2. selecciona los dispositivos necesarios y dibujó el circuito prototipo.
3. pan-abordaron el circuito y desarrolló el software de interfaz gráfica de usuario de PC.
4. decidió hacer un trabajo profesional.
5. obtenidas muestras gratis de Texas Instruments. (Esto es una gran facilidad proporcionada por TI)
6. dibujó el esquema y diseño PCB con Eagle 5.10.0
7. fabricar la PCB SMD doble cara utilizando el método de transferencia de tóner. (Es posible manejar estos dispositivos de paso fino)
8. rellena la PCB y desproteger el funcionamiento.
9. hechos cambios menores en el software GUI manija canal-intercambio y desplazamiento-invertir.
10. Ponga el circuito en un recinto pequeño caja de cerillas.
11. escribió la documentación de este sistema.
12. archivar todos los datos técnicos en un archivo rar.
