Paso 1: La Idea

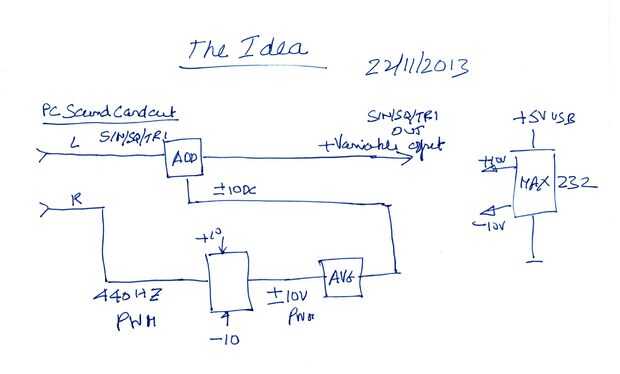

1. un chip de interfaz TTL-RS232 MAX232 puede utilizarse para generar +/-10V DC de + 5V
2. un canal de la tarjeta de sonido de PC puede ser programado para una forma de onda PWM de frecuencia fija de salida que cuando convierte en +-10V con el MAX232 y un promedio de proporcionaría un voltaje DC variable dependiendo de la configuración del PWM.
3. ser convenientemente resumida con la segunda salida de tarjeta de sonido de PC que está programada para generar resultados de pecado/SQ/TRI para formar la salida final.
Un programa GUI en el PC puede controlar la generación de la amplitud del pecado/SQ/TRI y frecuencia y PWM para crear un desvío variable.
---------------------------------------------------------------------------------------

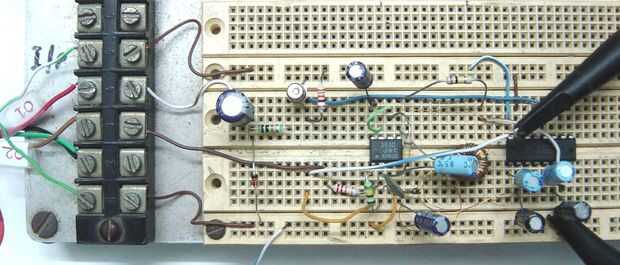

El prototipo fue usar el Max 232 y LF353 DIP los componentes a bordo de pan.

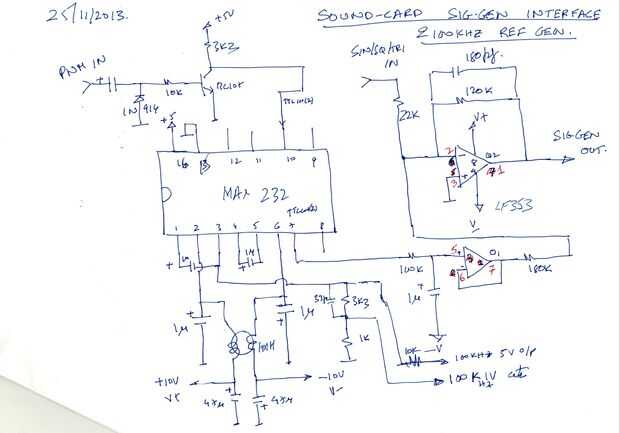

Este esquema puede ser implementado en caso de que no se quiere trabajar con los componentes SMD presentados más adelante.

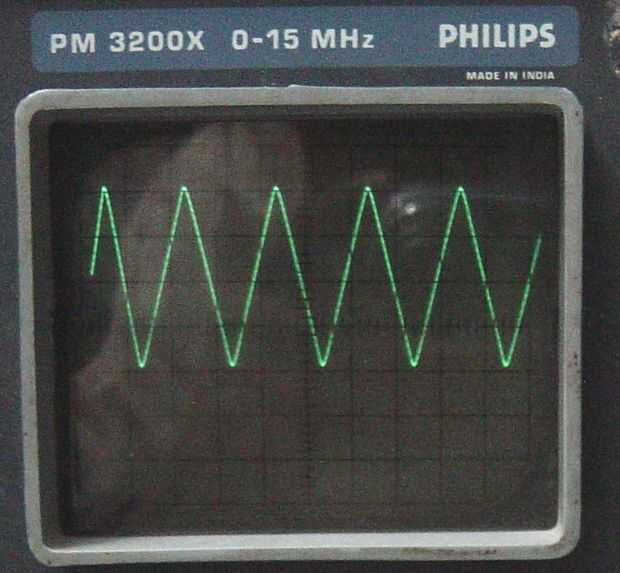

La pantalla del osciloscopio muestra un desplazamiento de la onda Triangular de 4V por + 2V.
---------------------------------------------------------------------------------------
La interfaz de la tarjeta de sonido de PC implementa un generador de señal con pecado/cuadrado/triángulo salida frecuencia variable de 50Hz a 10 kilociclos, una variable de amplitud de 0 a 5V y un desplazamiento de DC de +-4V.
Como un bono el MAX232 de inmersión proporciona una señal de 5V/1V de 100kHz que puede utilizarse para las pruebas de respuesta de paso de circuitos analógicos.
