Tarjeta de sonido de PC-generador-interfaz de la señal (3 / 6 paso)

Paso 3: Software en el PC Host:

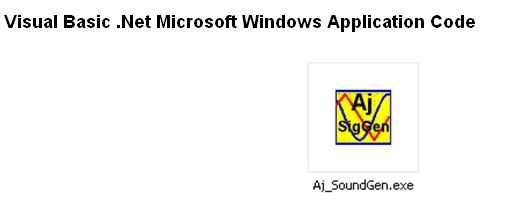

A Microsoft Windows basada en GUI software ha sido desarrollado en VB.Net 2.0 que interactúa con la tarjeta de sonido interna de la PC y proporciona las salidas de audio a la Aj_SoundGen_SigGen través del puerto de altavoz.

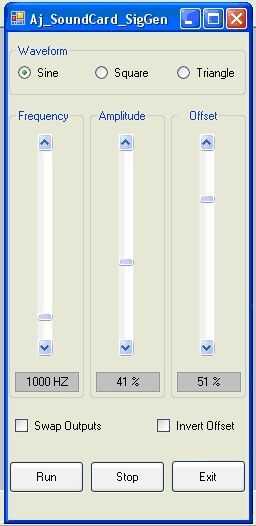

La GUI simple se utiliza para control de salidas de la tarjeta de sonido de PC e indirectamente la Aj_SoundCard_SigGen.

Una vez el Aj_SoundCard_SigGen USB y conector de Audio están conectados y la tarjeta de sonido de PC habilitado con volumen máximo:

• Tres botones de opción Seleccione el tipo de forma de onda
• El primer regulador establece la frecuencia del generador de señal
• El segundo regulador establece la amplitud de la onda solicitada
• El tercer regulador controla el ciclo de trabajo de lo 441 Hz PWM que controla el desplazamiento de DC.
• Las teclas RUN, STOP y salida son auto explicativas

Para asegurar la compatibilidad con las tarjetas de sonido diferentes:

• La casilla de verificación de salida de swap intercambia los canales L/R si es necesario
• Y la casilla de verificación desplazamiento de invertir invierte la polaridad de los 441 Hz PWM.
