Paso 4: Descripción esquemática y funcional
Tomando ventaja de los dos canales proporcionada por la tarjeta de sonido que el circuito utiliza un canal para el pecado/cuadrado/triángulo forma de onda con una ganancia fija, mientras una onda cuadrada del PWM de 441 Hz en el segundo canal de salida. Esta forma de onda PWM se convierte en ±8V en promedio y sumar con el primer canal para proporcionar un desplazamiento de DC controlable por el ajuste del ciclo de trabajo.

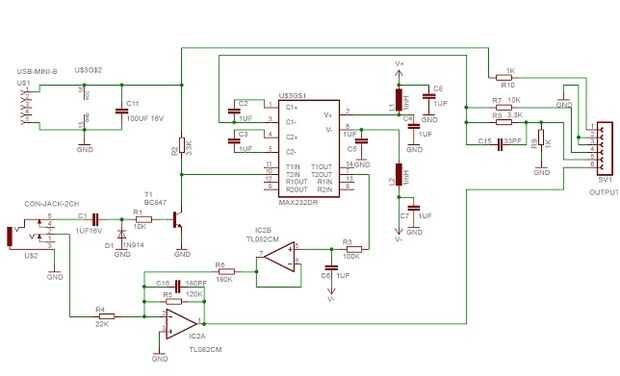

El circuito en el esquema proporciona un desplazamiento variable de típicamente ±4V salida del generador de señal.

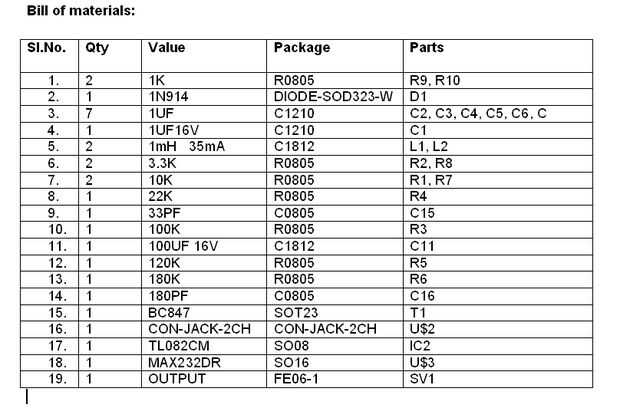

El circuito se alimenta del USB de la PC + fuente de 5V que es convertido por el generador de tensión capacitivo en el MAX232 dual driver/receptor IC, U1 a ±8V normalmente a la baja potencia de TL082 op-amp, U2. L1/C8 y L2/C7 filtran el ripple en los V + y V-salidas de la U1. La salida de forma de onda PWM de 441Hz en el canal izquierdo de la tarjeta de sonido es fijada por C1/D1 y R1 alimenta a la base de T1. Esto produce una onda cuadrada compatible TTL en el colector de T1, que se alimenta a theT2IN de U1. T2OUT es una forma de onda PWM de ±8V que es un promedio por R3/C6 y protegido por U2B para generar un voltaje DC según el ciclo de trabajo PWM. Esta tensión se suma junto con la salida de forma de onda de pecado/cuadrado/triángulo en el canal derecho de sonido-tarjeta de U2A y forma la salida del generador de señal. C16/R5 forma un filtro de paso bajo para suavizar la señal quantized generada por la tarjeta de sonido. Con los valores de los componentes que aparecen en que el canal derecho es amplificado por una ganancia fija de 5.5 y el DC offset variación es típicamente ±5V.

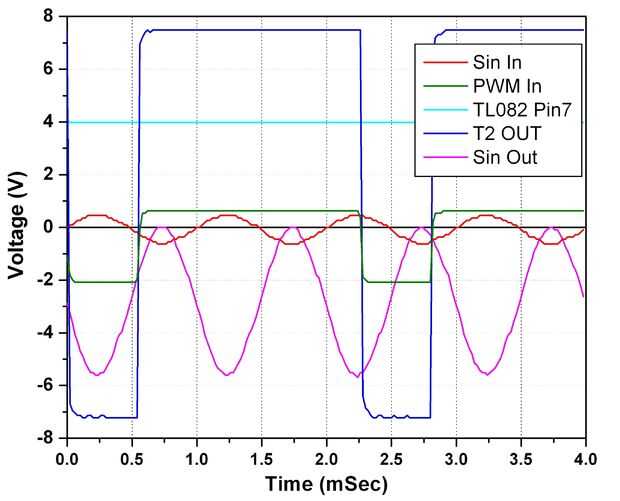

Las formas de onda capturadas en un osciloscopio ilustran la operación del circuito. La señal de entrada 75% ciclo de trabajo PWM se convierte en típicamente ±8V en T2OUT y cuando produce ~ 4V DC en el Pin7 del U2B. Los 0.5V pecado-la onda se amplifica y compensada por la inversión del sumador amplificador U2A para formar la salida del generador de señal.
