Tarjeta de sonido de PC-generador-interfaz de la señal (5 / 6 paso)

Paso 5: fabricación

El PCB está fabricado utilizando el método de transferencia de toner y grabado al agua fuerte en una solución de cloruro férrico.

Después de taladrar el PCB se hacen las conexiones físicas para platear-por los agujeros.

Conectores y componentes SMD son soldados cuidadosamente con un soldador de bajo voltaje.

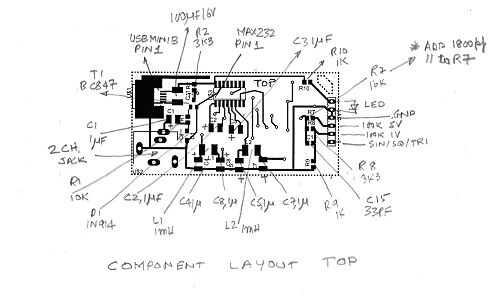

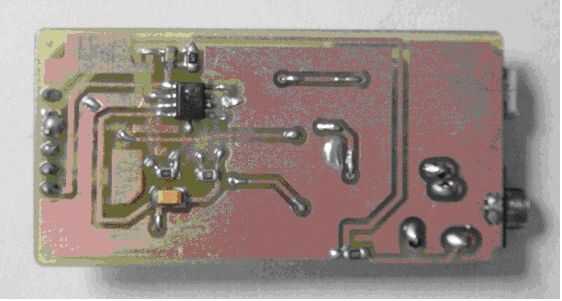

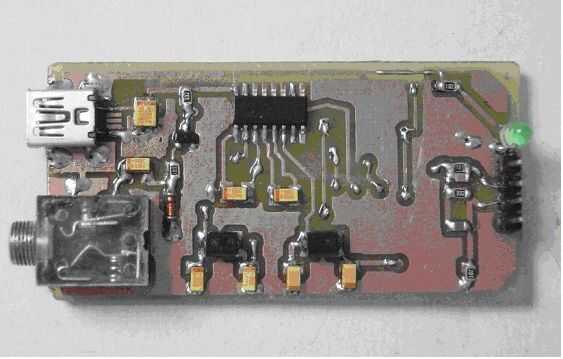

Las imágenes muestran el diseño de componentes y poblaron de PCB.

Se limpia el PCB terminado y probado el funcionamiento del circuito.

Después de un aerosol de la capa conformal en ambos lados del PCB está encerrado en un contenedor de caja de cerillas vacía.

El aparato está listo para su uso.
