Paso 4: Grabado de PCB

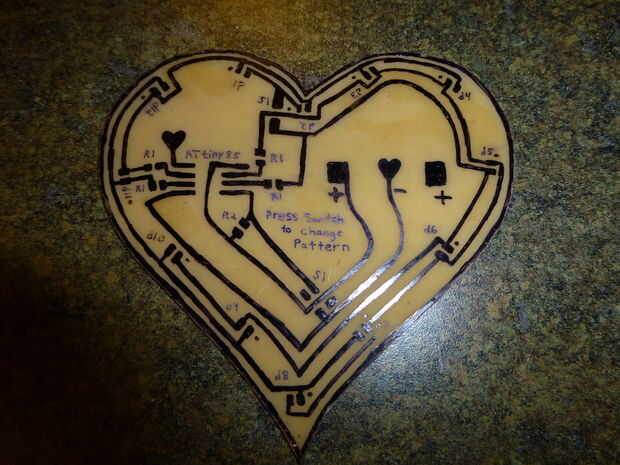

Primero usted tendrá que aplicar la capa adhesiva, en este caso es sharpie. Simplemente dibujar con un rotulador donde no quieras FR4 PCB en blanco al perder su galjanoplastia de cobre. Después del grabado usted puede simplemente Limpie el sharpie con acetona.
En su parte de pyrex bowl mezcla 1 HCl para 2 piezas de H2O2.

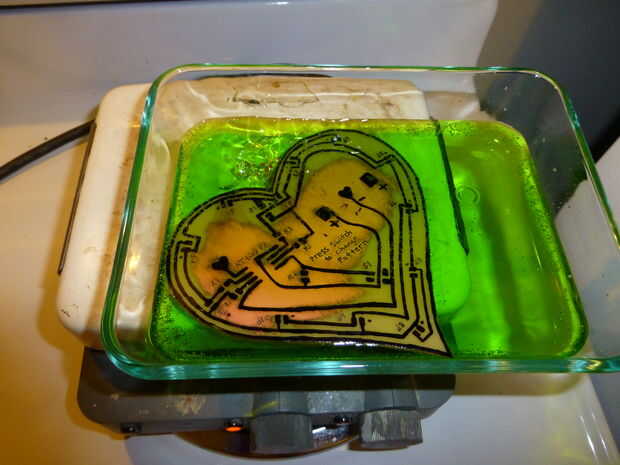

Poner la placa en la solución. Usted puede revolver para ayudar a que la reacción proceda. Sugiero usar una placa de agitación o balanceo sólo lentamente el plato. El proceso de grabado tarda unos 15-20 minutos.

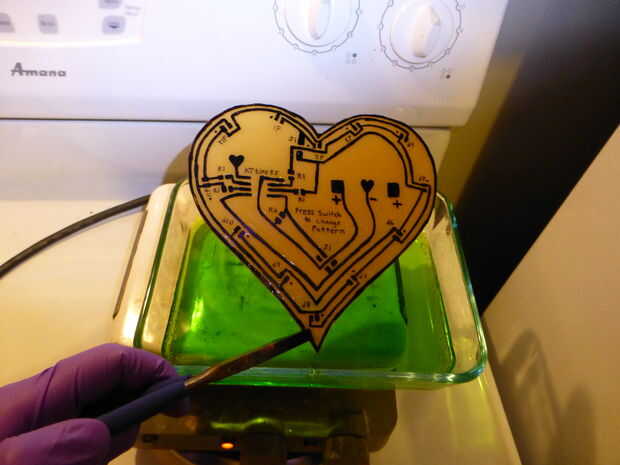

Tire su PCB hacia fuera, lavado con agua, secar con una toalla de papel. Luego limpie el sharpie con una toalla de papel humedecido en acetona.

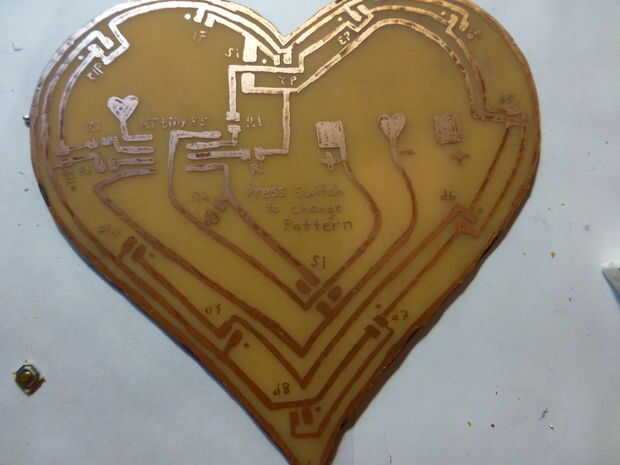

¡ Felicidades! tienes un tablero de circuito nuevo brillante.
