Paso 4: Cable el LED
Tres cables son necesarios para el PIC, uno para cada línea GPIO. MCLR no es utilizado aquí, pero se puede si quieres la tarjeta ser oscuro activar. Un fototransistor simple trabaja bien aquí pero también lo hará un rojo LED si usted tiene uno, conectan entre MCLR y el Gnd y el resistor de 1M de MCLR a Vdd.

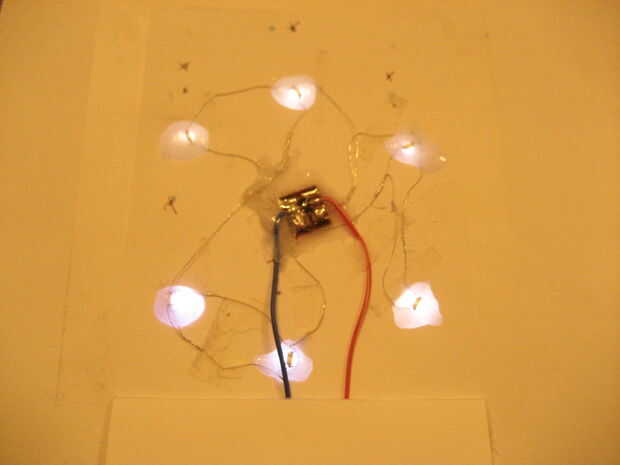

PIC y los LEDs se pegan a la tarjeta con epoxi, pero funciona cualquier pegamento no conductor; Evitar Superglue, penalizado por el efecto resplandor.
