Tarro de Firefly LED programable (4 / 7 paso)

Paso 4: Soldar el ATTiny y componentes

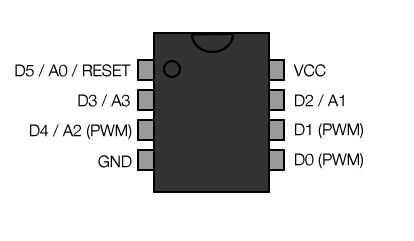

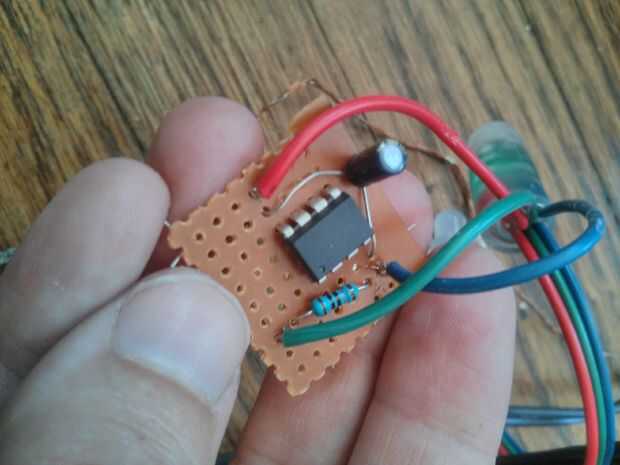

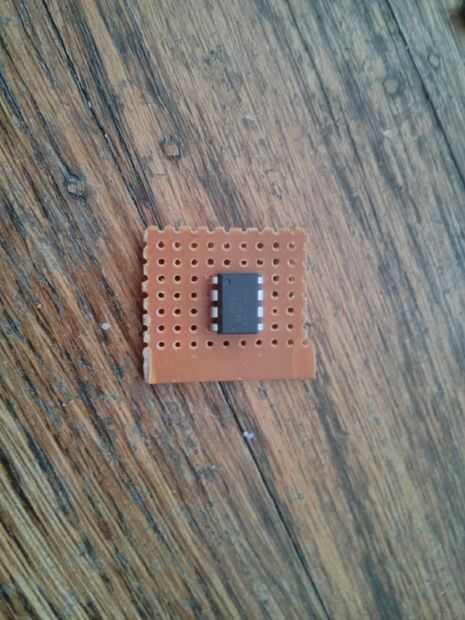

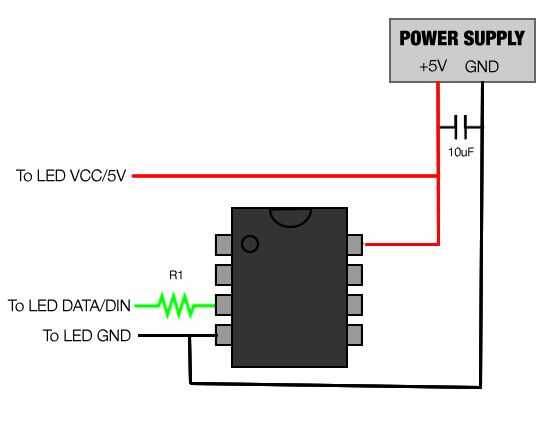

Suelde el ATTiny a un pedazo de perfboard. Incluir un capacitor de desacople en la fuente de alimentación y una resistencia de pequeño valor. Si desea que la instalación sea más flexible instalar un zócalo DIP de 8 pines para que puedas quitar y reprogramar el microcontrolador más adelante.

Fije el las líneas de corriente y tierra roscada a través de la tapa de tarro para este circuito.
