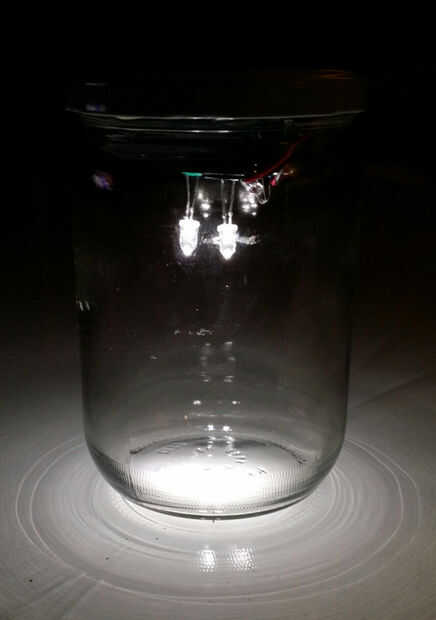

Siempre quise hacer una luz de Jar a utilizar en nuestro jardín en verano. LEDs blancos de alta luminosidad son disponibles al darse cuenta que simple luz LED es muy atractiva.
Para mantenerlo simple construí el circuito en un protoboard. Todas las partes de la luz del vaso se ensamblan con cinta adhesiva. Realizar el proyecto dura unos 20 minutos.
1. el circuito de

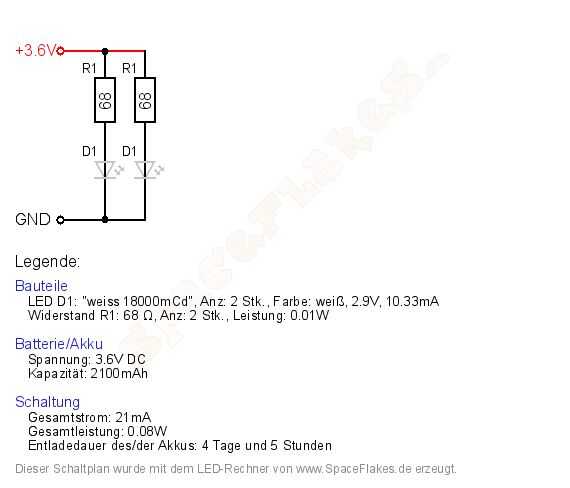

El circuito muy simple se hace con 2 LEDs blancos 18000mcd. Como fuente de energía utilizar tres baterías recargables de NiMH con una capacidad de 800 mAh que 3 x 1, 2 = 3, 6V.
En otro proyecto podría recarga con un cargador Solar distinto.
Teniendo en cuenta los datos técnicos de lo LED y los voltajes posibles usando baterías recargables, el diseño del circuito es un compromiso entre la alta salida ligera, disipación de energía bajo y batería de larga duración. That´s por qué usé dos LEDs, cada uno con una resistencia de Ohm 68 conectado a 3, 6V proporciona 2, 9V y 10, 33mA a cada LED. En general la disipación de energía es 14, 5mW. voluntad de baterías de 800mAh último aproximadamente 30 horas.
Así que let´s echar un vistazo a las cosas que necesitamos.
2. material
1 mini breadboard (tie 170 puntos y una cáscara y forro adhesivo stick)
1 tarro de masón (diámetro según las dimensiones de la placa mini)
1 portapilas para 3 pilas AAA
1 interruptor de inclinación de mercurio
2 resistencias 68 ohmios
2 LED 5 mm blanco 18000mcd
1 pedazo de cinta de doble cara
1 pedazo de alambre (0, 6mm diámetro único núcleo sólido)
3. herramientas
Pinzas de punta
Cortador diagonal
Tijeras
